فنر پارابولیک چیست
فنر پارابولیک یا فنرسهمی ، نوعی فنر شمش است که از طراحی منحنی (شبیه سهمی) در لایههای خود استفاده میکند. برخلاف فنرهای تخت سنتی که از چند لایه با ضخامت یکسان ساخته میشوند، در فنرهای پارابولیک ضخامت هر لایه از مرکز به سمت انتها به صورت منحنی کاهش مییابد. این طراحی باعث توزیع یکنواخت تنش در طول فنر شده و عملکرد انعطافپذیرتری را فراهم میسازد.مزایای کلیدی فنر پارابولیک
- کاهش چشمگیر اصطکاک داخلی بین لایهها
- کاهش وزن کلی سیستم فنربندی
- افزایش کیفیت سواری، مخصوصاً در مسیرهای ناهموار
- افزایش انعطافپذیری و پاسخ بهتر به ضربات جاده
- کاهش خستگی و فرسایش فنر
- بهبود دوام و طول عمر

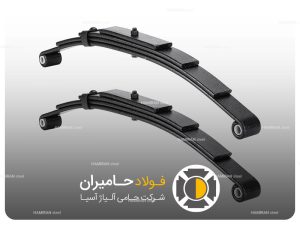

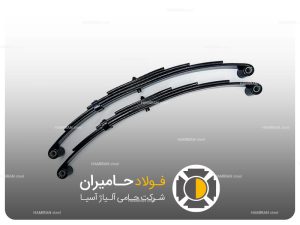

ساختار و طراحی فنر پارابولیک
فنرهای پارابولیک معمولاً از 2 یا 3 لایه فنر تشکیل میشوند که روی هم قرار گرفتهاند. هر لایه از مرکز دارای بیشترین ضخامت و بهتدریج به سمت دو انتها نازکتر میشود. این طراحی باعث ایجاد توزیع یکنواخت تنش شده و رفتار فنر را نسبت به بار وارده، هوشمندانهتر میکند. معمولاً این فنرها به شکل زیر استفاده میشوند:- سیستم تعلیق خودروهای آفرود و شاسیبلند
- کامیونها و اتوبوسها
- واگنهای قطار و وسایل نقلیه سنگین

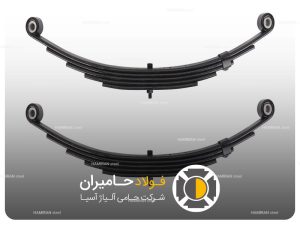

تفاوت فنر پارابولیک با فنر شمشی معمولی
|
ویژگی |
فنر پارابولیک |
فنر شمشی معمولی |
|
طراحی لایهها |
ضخامت متغیر به شکل سهمی |
ضخامت یکنواخت در تمام طول |
|
تعداد لایهها |
کمتر (2-3 برگ) |
بیشتر (5-8 برگ) |
|
اصطکاک بین لایهها |
بسیار کم |
زیاد |
|
کیفیت سواری |
نرمتر، انعطافپذیرتر |
خشکتر |
|
وزن |
سبکتر |
سنگینتر |
|
تحمل بار |
مناسب با طراحی پیشرفته |
بالا با استهلاک بیشتر |

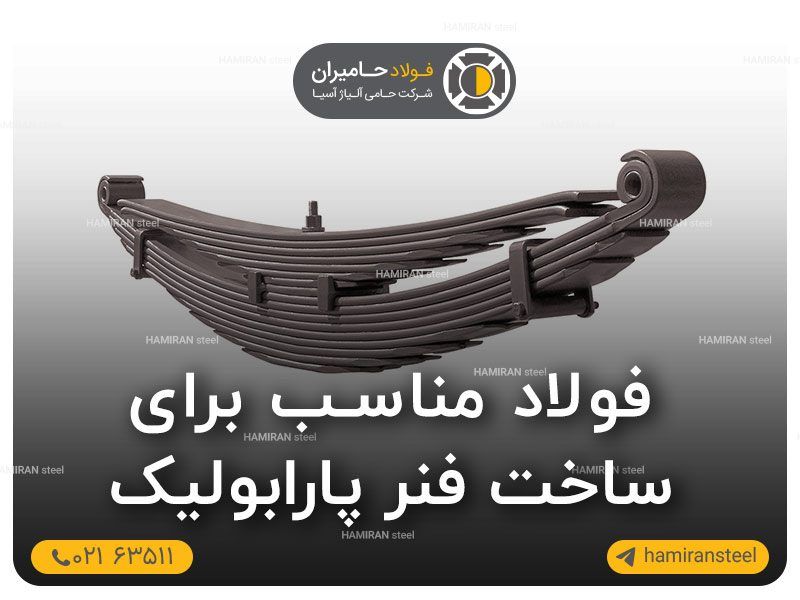

فولادهای مناسب برای ساخت فنر پارابولیک
انتخاب فولاد مناسب یکی از حساسترین بخشهای تولید فنر پارابولیک است. این فولادها باید دارای ویژگیهایی همچون:- استحکام کششی بالا
- خاصیت ارتجاعی عالی
- مقاومت در برابر خستگی
- سختی قابل تنظیم با عملیات حرارتی
- مقاومت به سایش و خوردگی
1. فولاد Ck67
- نوع فولاد: فولاد پرکربن
- ویژگیها:
- استحکام کششی بالا
- مناسب برای فنرهای دقیق و ظریف
- سختکاریپذیر با تحمل خستگی مناسب
- کاربرد: فنرهای با ابعاد کوچک تا متوسط که نیاز به دقت ابعادی بالا دارند
2. فولاد Ck75
- نوع فولاد: فولاد کربن متوسط تا بالا
- ویژگیها:
- ارتجاعپذیری بالا
- مقاومت در برابر خستگی و خوردگی
- قابلیت شکلپذیری نسبتاً خوب
- کاربرد: فنرهای تخت و شمشی سبک و متوسط، با عملکرد عمومی مناسب
3. فولاد 50CrV4 (معروف به 1.8159)
- نوع فولاد: فولاد آلیاژی کروم-وانادیوم
- ویژگیها:
- سختی بالا پس از عملیات حرارتی
- مقاومت عالی در برابر خستگی
- مناسب برای فنرهای تحت بار دینامیک
- کاربرد: فنرهای پارابولیک، فنرهای مارپیچ، فنر میلهای
4. فولاد 1.7176
- نوع فولاد: فولاد کمآلیاژ با استحکام بالا
- ویژگیها:
- مقاومت به سایش عالی
- قابلیت عملیات حرارتی دقیق
- دوام بالا در شرایط کاری سخت
- کاربرد: فنرهای صنعتی و خودرویی با بارگذاری بالا
معیارهای انتخاب فولاد برای فنرهای پارابولیک
در انتخاب فولاد مناسب باید به فاکتورهای مختلفی توجه کرد:- نوع کاربری: فنرهایی که در خودروهای آفرود یا تجاری استفاده میشوند باید تحمل ضربه بالایی داشته باشند.
- دمای کاری: برخی کاربردها نیاز به عملکرد در دماهای بالا دارند.
- دقت ابعادی: در طراحیهای دقیق، دقت ابعادی بسیار مهم است.
- مقاومت در برابر محیط: در مناطق مرطوب یا با احتمال خوردگی بالا، نیاز به فولادهای مقاوم به خوردگی است.
عملیات حرارتی برای بهبود عملکرد فولاد فنر
عملیات حرارتی در تولید فنرهای پارابولیک نقش کلیدی دارد. فرآیندهایی مانند نرماله کردن، کوئنچ و تمپرینگ باعث افزایش سختی، بهبود مقاومت به خستگی و افزایش طول عمر فنر میشوند.مراحل کلی عملیات حرارتی فنر:
- آنیل کردن اولیه: برای همگنسازی ساختار فولاد
- کوئنچ: خنکسازی سریع پس از حرارتدهی در دمای بالا برای ایجاد سختی
- تمپرینگ: کاهش تنشهای داخلی و افزایش چقرمگی
اشتباهات رایج در استفاده از فنر پارابولیک
- استفاده از فنرهای کوتاه یا بلند غیر استاندارد
- سوراخکاری یا جوشکاری روی فنرها (کاهش استحکام)
- استفاده از کمکفنرهای گازی (کاهش نرمی سیستم)
- بارگذاری بیش از حد مجاز
- استفاده در خودروهای فاقد میلتعادل
نکاتی برای انتخاب و خرید فنر پارابولیک مناسب
- شناخت برند معتبر: استفاده از تولیدکنندگان معتبر داخلی یا خارجی
- مشاوره تخصصی: مشاوره با افراد متخصص قبل از خرید
- سازگاری با خودرو: بررسی تناسب دقیق فنر با مدل خودرو
- خرید از فروشگاههای معتبر: اطمینان از اصالت محصول
