ورق سیاه به عنوان یکی از پایهایترین محصولات فولادی، ستون فقرات بسیاری از صنایع از جمله ساختمانسازی، خودروسازی و تولید تجهیزات سنگین محسوب میشود. اما این ورقها در حالت تخت کاربرد محدودی دارند؛ برای تبدیل آنها به قطعات کاربردی مانند شاسی خودرو، مخازن صنعتی یا پروفیلهای خاص، فرآیندی حیاتی به نام خمکاری ورق سیاه مورد نیاز است.
در این مقاله، به بررسی دقیق چیستی خمکاری، روشهای مختلف دستی و مکانیزه، پارامترهای فنی موثر بر کیفیت و عوامل تعیینکننده قیمت این خدمات خواهیم پرداخت.
خمکاری ورق سیاه چیست
خمکاری (Bending) یک فرآیند مکانیکی برای تغییر فرم ورقهای فلزی است که طی آن، ورق تحت فشار کنترلشده به اشکال زاویهدار (مانند V، U یا Z) یا منحنی تبدیل میشود. نکته کلیدی در این فرآیند این است که برخلاف برشکاری یا جوشکاری، ضخامت ورق و ساختار کلی آن دستنخورده باقی میماند و تنها هندسه ظاهری تغییر میکند.
در سطح فیزیکی، هنگام خم کردن، لایههای بیرونی ورق دچار کشش و لایههای داخلی دچار فشار میشوند. مرزی که در آن هیچ کشش یا فشاری وجود ندارد، «خط خنثی» نامیده میشود که محاسبات دقیق مهندسی بر پایه آن انجام میگردد.
اهمیت و ضرورت خمکاری در صنعت
چرا به جای جوش دادن دو قطعه، از خمکاری استفاده میکنیم؟
1. استحکام بالاتر: قطعات خم شده نسبت به قطعات جوشکاری شده، یکپارچگی ساختاری بیشتری دارند.
2. زیبایی ظاهری: حذف خطوط جوش باعث تمیزی کار نهایی میشود.
3. کاهش هزینهها: فرآیند خمکاری معمولاً سریعتر از اتصال چند قطعه مجزا است و هزینه نیروی انسانی را کاهش میدهد.
انواع روشهای خمکاری ورق سیاه
فرآیند تغییر فرم ورق سیاه (نورد گرم) یک عملیات استراتژیک در صنایع فلزی است که با توجه به ضخامت، دقت مورد نیاز و تیراژ تولید، به روشهای متنوعی اجرا میشود. انتخاب تکنیک صحیح نه تنها بر استقامت سازه، بلکه بر هزینههای نهایی پروژه نیز اثرگذار است. در این بخش، سه متد اصلی شامل پرس برک (Press Brake)، خمکاری مدور (غلتکی) و روش سنتی (دستی) را بررسی میکنیم.
۱. خمکاری با دستگاه پرس برک
پرس برک بدون شک دقیقترین و رایجترین متد در خطوط تولید پیشرفته است. مکانیسم کارکرد این دستگاه بر پایه تقابل دو قطعه اصلی یعنی پانچ (سنبه) و دای (قالب) استوار است.
در این روش، ورق روی قالب پایینی قرار گرفته و تحت فشار هیدرولیکی یا مکانیکی سنبه، به داخل قالب فرو میرود تا زاویه مطلوب شکل بگیرد. نکته طلایی در این فرآیند، تنظیم «عمق نفوذ» است؛ هرچه سنبه بیشتر در قالب نفوذ کند، زاویه خم تندتر و دقیقتر خواهد بود.
مزایای کلیدی پرس برک
• دقت میلیمتری: به دلیل بهرهگیری از سیستمهای کنترل عددی (CNC)، خطای انسانی به حداقل میرسد.
• سرعت و تکرارپذیری: برای تولید انبوه، این دستگاه میتواند هزاران قطعه را با کیفیت کاملاً یکسان تولید کند.
• انعطاف در فرمدهی: با تعویض پانچ و دای، میتوان انواع خمهای V، U و حتی اشکال پیچیده ترکیبی را ایجاد کرد.
• حفظ سلامت ورق: در صورت تنظیمات صحیح، سطح ورق سیاه دچار ترکخوردگی یا دفرمه شدن نمیشود.
چالشهای این روش
• هزینه اولیه: قیمت خرید و نگهداری دستگاههای CNC بسیار بالاست.
• محدودیت ابعادی: طول دهانه دستگاه، حداکثر طول ورقی که میتوان خم کرد را تعیین میکند.
۲. خمکاری غلتکی
برای تولید قطعات استوانهای، مخازن کروی و لولههای قطور، پرس برک کارایی ندارد؛ اینجاست که خمکاری غلتکی وارد میدان میشود. در این متد، ورق از میان ۳ یا ۴ غلتک فولادی عبور میکند.
فرآیند به این صورت است که غلتکهای متحرک با اعمال فشار تدریجی، ورق را حین عبور به سمت بالا یا پایین هدایت میکنند تا انحنای مورد نظر حاصل شود. اپراتور با تنظیم فاصله بین غلتکها، شعاع خم را کنترل میکند.
مزایای خمکاری غلتکی
• تولید قطعات طویل: این روش محدودیتی در طول ورق (مانند پرس برک) ندارد و برای ساخت دکلها و تانکرهای بزرگ ایدهآل است.
• قوس یکنواخت: انحنای ایجاد شده در این روش کاملاً نرم و بدون شکستگیهای ناگهانی در سطح فلز است.
• قدرت بالا: دستگاههای غلتکی مدرن قادر به فرمدهی سختترین و ضخیمترین ورقهای سیاه هستند.
نقاط ضعف
• دقت در زوایا: این دستگاه برای ایجاد خمهای تند (مثل ۹۰ درجه) طراحی نشده است.
• فرآیند چند مرحلهای: برای رسیدن به شعاع دقیق، معمولاً نیاز است ورق چندین بار از دستگاه عبور کند.
۳. خمکاری سنتی یا دستی
خمکاری دستی قدیمیترین روشی است که هنوز در کارگاههای کوچک و برای کارهای تعمیراتی جایگاه خود را حفظ کرده است. این روش بیش از هر چیز به قدرت بدنی و مهارت تجربی اپراتور وابسته است.
در این متد، ورق پس از نشانهگذاری دقیق، با استفاده از فیکسچرها و گیرههای کارگاهی روی میز کار ثابت میشود. سپس اپراتور با بهرهگیری از اهرمهای دستی یا ضربات کنترلشده چکش، ورق را حول یک محور ثابت خم میکند. در ورقهای ضخیمتر، گاهی از «پیشگرم کردن» برای نرم کردن موضعی فلز استفاده میشود.
چرا هنوز از روش دستی استفاده میشود
• بدون نیاز به سرمایه: تنها با چند ابزار ساده مانند گیره و چکش قابل اجراست.
• سرعت در تکسازی: برای خم کردن یک یا دو قطعه، راهاندازی دستگاههای سنگین زمانبر و غیراقتصادی است.
• ایدهآل برای نمونهسازی: طراحان برای ساخت پروتوتایپهای اولیه معمولاً از این روش استفاده میکنند.
معایب غیرقابل چشمپوشی
• خطای بالا: دستیابی به زوایای کاملاً استاندارد در این روش تقریباً غیرممکن است.
• آسیبهای سطحی: جای ضربات چکش و فشار گیره معمولاً روی سطح ورق سیاه باقی میماند.
• محدودیت فیزیکی: این روش عملاً برای ورقهای ضخیم (بالای ۳ یا ۴ میلیمتر) غیرممکن است.
تفاوت خمکاری سرد و گرم
ورق سیاه به دلیل درصد کربن متفاوت، رفتارهای مختلفی نشان میدهد:
• خمکاری سرد: برای ورقهای با کربن کمتر از ۲.۱ درصد و ضخامتهای پایین استفاده میشود. اکثر خمکاریهای صنعتی از این نوع هستند.
• خمکاری گرم: زمانی که ورق بسیار ضخیم باشد یا درصد کربن بالایی داشته باشد (که باعث تردی آن میشود)، ورق را ابتدا گرم میکنند تا انعطافپذیر شده و حین خم شدن دچار شکستگی نشود.
نکات فنی و پارامترهای حیاتی در خمکاری
برای دستیابی به یک خروجی بدون نقص، باید به پارامترهای زیر توجه کرد:
1. شعاع خم (Bend Radius): اگر شعاع خم خیلی کوچک انتخاب شود، لایه بیرونی ورق ترک میخورد. حداقل شعاع خم معمولاً بر اساس ضخامت ورق (T) تعیین میشود.
2. برگشت فنری (Spring Back): فلزات تمایل دارند پس از برداشتن فشار، کمی به حالت اولیه برگردند. اپراتور باید ورق را چند درجه بیشتر از زاویه هدف خم کند تا پس از برگشت، به زاویه دقیق برسد.
3. جهت نورد ورق: مقاومت ورق در جهت نورد با جهت عمود بر آن متفاوت است. بهتر است خط خم عمود بر جهت نورد باشد تا احتمال ترکخوردگی کاهش یابد.
4. ضخامت ورق: هرچه ضخامت بیشتر شود، نیروی لازم به صورت نمایی افزایش مییابد.

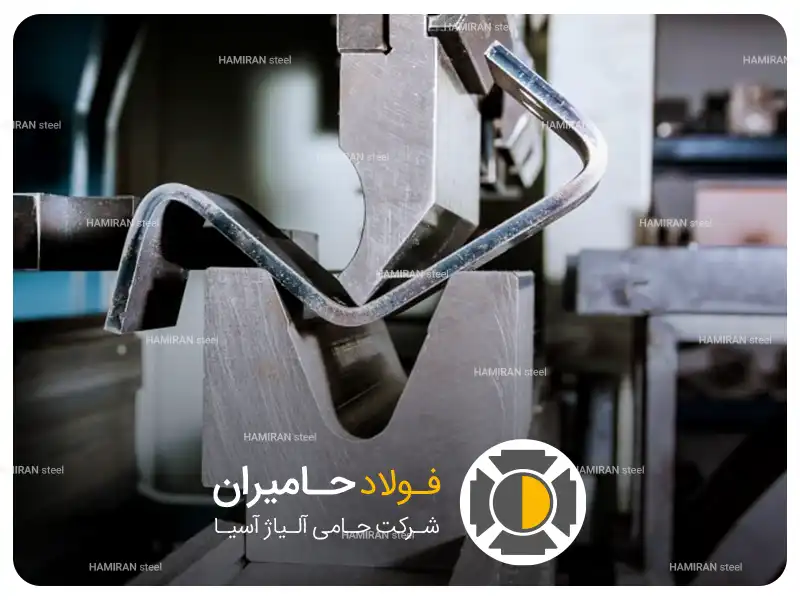

کاربردهای ورق سیاه خم شده در صنایع
• ساختمانسازی: تولید ناودانیهای درخواستی، فلاشینگ ساختمان، چارچوب در و پروفیلهای خاص.
• خودروسازی: تولید شاسی، اجزای بدنه سنگین و قطعات تقویتی.
• پتروشیمی و انرژی: ساخت مخازن تحت فشار، دکلهای انتقال نیرو و سینی کابل.
• کشاورزی: ساخت بدنه ماشینآلات، سیلوها و تجهیزات آبیاری.
عوامل موثر بر قیمت خدمات خمکاری ورق سیاه
هزینه نهایی پروژه به فاکتورهای متعددی بستگی دارد که مهمترین آنها عبارتند از:
1. ضخامت و ابعاد: ورقهای ضخیمتر به دستگاههای سنگینتر و زمان بیشتر نیاز دارند.
2. تعداد خمها: هرچه تعداد زوایای موجود در یک قطعه بیشتر باشد، هزینه افزایش مییابد.
3. تیراژ سفارش: در تعداد بالا، هزینههای تنظیمات دستگاه (Setup) سرشکن شده و قیمت واحد کاهش مییابد.
4. دقت مورد نیاز: استفاده از دستگاههای CNC پیشرفته نسبت به روشهای سنتی هزینه بیشتری دارد.
بررسی پدیده ترکخوردگی در ورق سیاه
ورق سیاه نسبت به ورق روغنی یا گالوانیزه زبری سطحی بیشتری دارد. در فرآیند خمکاری، اگر استانداردهای فنی رعایت نشود، در لبههای بیرونی «ترکهای مویی» ظاهر میشود. برای جلوگیری از این مشکل:
• لبههای برش خورده ورق باید قبل از خمکاری پلیسهگیری شوند.
• از روغنهای مخصوص خمکاری برای کاهش اصطکاک استفاده شود.
• سرعت اعمال فشار در ورقهای ضخیم باید کنترل شود.
خمکاری ورق سیاه؛ تلاقی دقت مهندسی و ظرافت صنعتی
خمکاری ورق سیاه ترکیبی از هنر و مهندسی است. انتخاب روش مناسب (پرس برک برای دقت، غلتکی برای قوس) و رعایت استانداردهای شعاع خم و محاسبات برگشت فنری، تعیینکننده کیفیت نهایی محصول است. با توجه به نوسانات بازار فولاد، توصیه میشود علاوه بر دقت در فرآیند فنی، از تامینکنندگان معتبر برای خرید ورق سیاه با کیفیت استفاده کنید تا ریسک شکستگی و ضایعات در حین خمکاری به حداقل برسد.
