در ساختمانهای امروزی، ایمنی تنها به طراحی اسکلت سازه محدود نمیشود. بسیاری از خسارات ناشی از زلزله در واقع به دلیل ریزش دیوارهای غیرسازهای رخ میدهد؛ دیوارهایی که اگرچه باربر نیستند، اما در صورت عدم مهار مناسب میتوانند آسیبهای جدی ایجاد کنند. به همین دلیل در آییننامههای ساختمانی برای تقویت و مهار دیوارها از روشهایی مانند وال پست و میلگرد بستر استفاده میشود. در پروژههای ساختمانی، علاوه بر انتخاب روش مناسب مهار دیوار، توجه به هزینه مصالح فلزی نیز اهمیت دارد؛ بهویژه اینکه نوسانات بازار فولاد و قیمت میلگرد میتواند بر بودجه نهایی اجرای سیستمهای تقویتی مانند میلگرد بستر و وال پست تأثیر بگذارد.
هر دو روش با هدف افزایش ایمنی دیوارهای آجری و بلوکی به کار میروند، اما از نظر عملکرد، نحوه اجرا، هزینه و کاربرد تفاوتهای مهمی با یکدیگر دارند. شناخت این تفاوتها برای مهندسان، مجریان و حتی کارفرمایان پروژههای ساختمانی اهمیت زیادی دارد.
در ادامه به طور کامل بررسی میکنیم که تفاوت میلگرد بستر و وال پست چیست، هرکدام چه کاربردی دارند و در چه شرایطی استفاده از آنها ضروری است.
وال پست چیست؟
وال پست که در آییننامهها با عنوان وادار نیز شناخته میشود، یک عضو فلزی است که برای مهار دیوارهای غیرسازهای در ساختمان استفاده میشود. این عضو معمولاً از مقاطع فولادی مانند نبشی، ناودانی یا قوطی ساخته شده و به تیرها و ستونهای سازه متصل میشود.
هدف اصلی وال پست جلوگیری از جابجایی، تغییر شکل یا ریزش دیوارها در برابر نیروهای جانبی مانند زلزله و باد است. در بسیاری از ساختمانها، به ویژه در دیوارهای بلند یا دیوارهایی که طول زیادی دارند، اجرای وال پست نقش مهمی در حفظ پایداری دیوار دارد.
در سالهای اخیر، روشهای جدیدتری مانند وال پست یا ناودانی منقطع نیز مورد استفاده قرار گرفتهاند که امکان حرکت نسبی دیوار در زمان زلزله را فراهم میکنند و از تمرکز تنش در سازه جلوگیری میکنند.

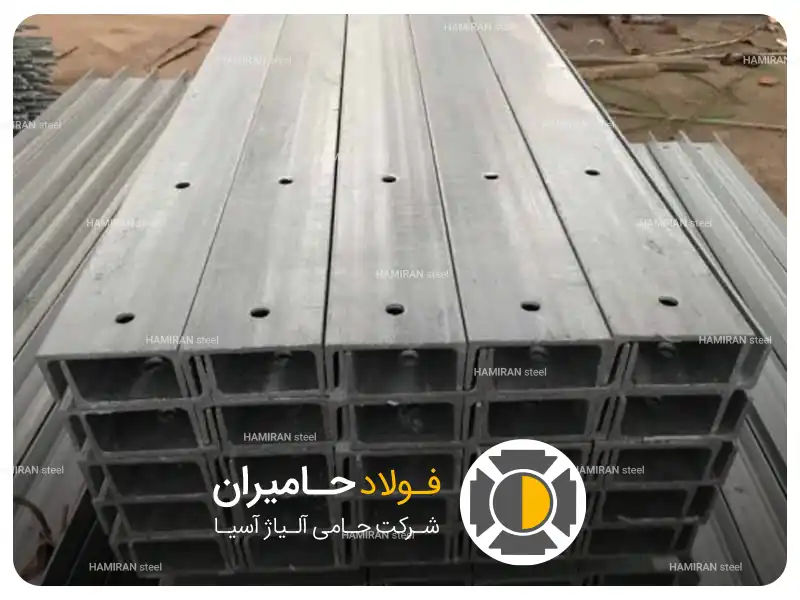

انواع وال پست در ساختمان
-
وال پست عمودی
در دیوارهایی که طول زیادی دارند استفاده میشود. این نوع وال پست از کف تا زیر تیر یا سقف ادامه پیدا میکند و طول آزاد دیوار را کاهش میدهد.
-
وال پست افقی
زمانی استفاده میشود که ارتفاع دیوار زیاد باشد. این عضو در میانه ارتفاع دیوار قرار میگیرد و باعث افزایش پایداری آن میشود.
-
وال پست منقطع
در روشهای جدید اجرایی از ناودانیهای منقطع استفاده میشود که قطعات آن در فواصل مشخص و با فاصله در دیوار قرار میگیرند.

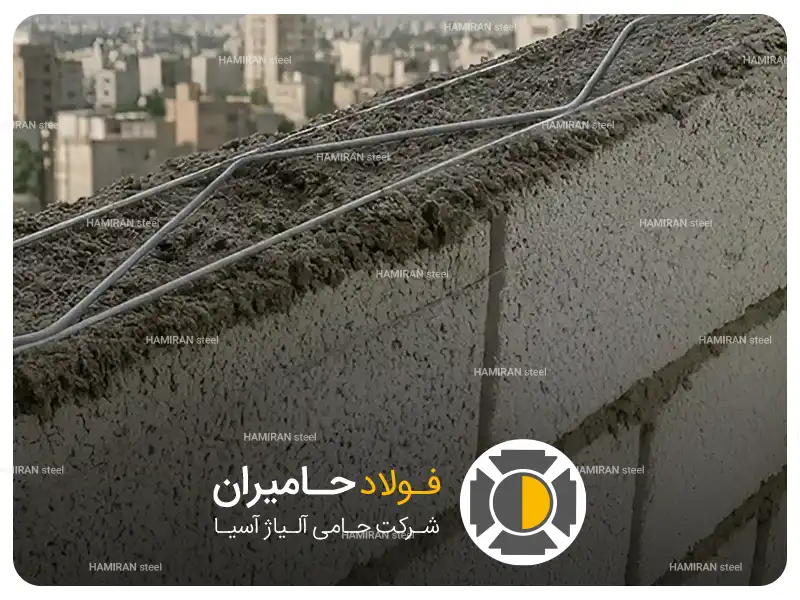

میلگرد بستر چیست؟
در کنار روشهای مهار دیوار، استفاده از میلگرد بستر یکی از راهکارهای مهم برای تقویت دیوارهای بنایی محسوب میشود. در کنار سیستمهای مهار دیوار، استفاده از میلگرد بستر یکی از روشهای مهم برای تقویت دیوارهای بنایی به شمار میرود. این محصول یک شبکه فولادی از مفتولهای طولی و عرضی است که در میان رجهای دیوار قرار میگیرد و باعث افزایش مقاومت کششی و یکپارچگی دیوار میشود.
میلگرد بستر معمولاً در دیوارهای آجری و بلوکی استفاده میشود و میتواند ترکهای ناشی از نشست، تغییرات دمایی یا نیروهای جانبی را تا حد زیادی کاهش دهد. این شبکه تقویتی به عنوان یکی از اجزای مهم در سیستم دیوارچینی مدرن شناخته میشود.
ساختار میلگرد بستر
میلگرد بستر معمولاً از دو مفتول طولی تشکیل شده که توسط مفتولهای عرضی به شکل خرپایی یا نردبانی به یکدیگر متصل میشوند.
ویژگیهای رایج این محصول عبارتاند از:
- قطر مفتول معمولاً حدود ۴ میلیمتر
- پوشش گالوانیزه یا اپوکسی برای جلوگیری از خوردگی بر روی میلگرد
- فولاد با مقاومت کششی بالا
- طراحی شبکهای برای درگیری بهتر با ملات
کاربردهای میلگرد بستر در دیوارچینی
میلگرد بستر در بخشهای مختلف ساختمان کاربرد دارد، از جمله:
- تقویت دیوارهای آجری و بلوکی
- افزایش مقاومت دیوار در برابر زلزله
- جلوگیری از ایجاد ترک در دیوار
- تقویت دیوارهای دارای فِرِم بازشو مانند در و پنجره
- ایجاد اتصال بهتر بین دیوار و ستون
در برخی پروژهها برای تثبیت بهتر این شبکه تقویتی از قلاب میلگرد بستر استفاده میشود تا اتصال آن به ستونها یا وادارهای فلزی به شکل مطمئنتری انجام گیرد.
نحوه اجرای میلگرد بستر در دیوار
اجرای میلگرد بستر معمولاً همزمان با دیوارچینی انجام میشود.
مراحل اجرای آن شامل موارد زیر است:
- نصب بست یا گیره فلزی روی ستون یا وادار
- قرار دادن میلگرد بستر روی رج ملات
- اتصال شبکه به بستها یا قلابها
- پوشاندن کامل آن با ملات
برای عملکرد مناسب، میلگرد بستر باید حداقل ۱.۵ سانتیمتر داخل ملات قرار بگیرد.
جدول مقایسه سریع میلگرد بستر و وال پست
| معیار مقایسه | وال پست | میلگرد بستر |
|---|---|---|
| تعریف | عضو فلزی برای مهار دیوار و اتصال آن به اسکلت سازه | شبکه مفتول فولادی که در بستر ملات دیوار قرار میگیرد |
| محل اجرا | ابتدا، انتها یا میان دیوار | بین رجهای دیوار |
| عملکرد اصلی | مهار دیوار در برابر نیروهای جانبی | افزایش یکپارچگی و مقاومت کششی دیوار |
| سرعت اجرا | متوسط | سریع |
| هزینه اجرا | بیشتر | اقتصادیتر |
| نیاز به جوشکاری | در برخی روشها دارد | ندارد |
| وزن اضافه به سازه | بیشتر | بسیارکم |
| کاربرد اصلی | دیوارهای بلند یا طولانی | تقویت عمومی دیوارهای بنایی |

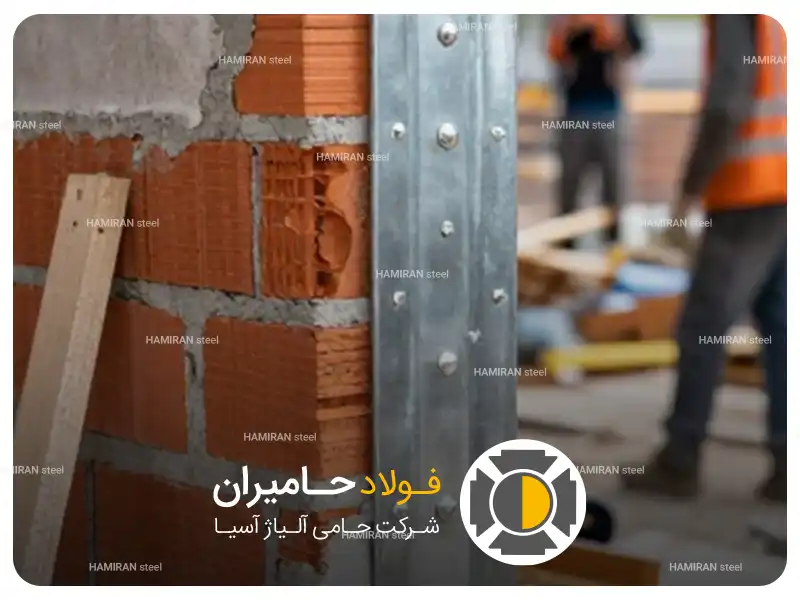

تفاوت میلگرد بستر و وال پست
-
تفاوت در عملکرد سازهای
وال پست نقش یک مهارکننده خارجی را دارد و نیروهای وارد بر دیوار را به اسکلت ساختمان منتقل میکند.
در مقابل، میلگرد بستر یک تقویتکننده داخلی دیوار محسوب میشود و باعث افزایش مقاومت کششی و توزیع یکنواخت تنش در سطح دیوار میشود.
-
تفاوت در نحوه اجرا
اجرای وال پست شامل نصب مقاطع فولادی و اتصال آنها به تیر و ستون سازه است.
اما میلگرد بستر داخل ملات دیوار قرار میگیرد و همزمان با دیوارچینی اجرا میشود.
-
تفاوت در هزینه
وال پست به دلیل استفاده از پروفیلهای فولادی و عملیات نصب بیشتر هزینه بالاتری دارد.
در مقابل، میلگرد بستر معمولاً گزینه اقتصادیتری محسوب میشود.
-
تفاوت در وزن سازه
وال پست وزن بیشتری به ساختمان اضافه میکند، در حالی که میلگرد بستر بسیار سبک است و تأثیر قابل توجهی بر بار مرده سازه ندارد.
ضوابط آییننامه برای استفاده از وال پست و میلگرد بستر
طبق پیوست ششم استاندارد ۲۸۰۰ ایران و ضوابط مربوط به دیوارهای غیرسازهای، طول آزاد دیوار بنایی بدون مهار نباید از حدود ۴۰ برابر ضخامت دیوار بیشتر شود. در بسیاری از پروژههای اجرایی نیز این مقدار معمولاً حدود ۶ متر در نظر گرفته میشود.
همچنین برای دیوارهای غیرسازهای، ارتفاعهای زیاد میتواند موجب کاهش پایداری دیوار در برابر نیروهای جانبی شود و به همین دلیل در عمل ارتفاع حدود ۳ تا ۳.۵ متر به عنوان محدوده متداول اجرا در نظر گرفته میشود.
در صورتی که طول یا ارتفاع دیوار از این حدود بیشتر شود، لازم است برای مهار و افزایش پایداری دیوار از وال پست (وادار) استفاده شود. در کنار آن، بهکارگیری میلگرد بستر در رجهای دیوار نیز میتواند به افزایش یکپارچگی و کاهش ترکهای احتمالی در دیوار کمک کند.
آیا میلگرد بستر جایگزین وال پست است؟
در واقع این دو سیستم جایگزین کامل یکدیگر نیستند و هرکدام عملکرد متفاوتی دارند.
- وال پست دیوار را مهار میکند.
- میلگرد بستر دیوار را تقویت میکند.
به همین دلیل در بسیاری از پروژههای ساختمانی استفاده همزمان از این دو روش باعث افزایش ایمنی و عملکرد بهتر دیوارها میشود.
اشتباهات رایج در اجرای میلگرد بستر و وال پست
برخی خطاهای اجرایی میتواند عملکرد این سیستمها را کاهش دهد، از جمله:
- اتصال صلب دیوار به ستون
- پوشش ناکافی ملات روی میلگرد بستر
- استفاده از میلگرد معمولی به جای میلگرد بستر استاندارد
- فاصله نامناسب بین وال پستها
- عدم اتصال صحیح میلگرد بستر به ستون یا وادار
تفاوت میلگرد بستر و وال پست؛ انتخاب هوشمند برای دیوارهای ایمنتر
در نهایت میتوان گفت میلگرد بستر و وال پست هر دو نقش مهمی در افزایش ایمنی و پایداری دیوارهای غیرسازهای در ساختمان دارند، اما عملکرد آنها متفاوت است. وال پست با مهار دیوار و انتقال نیروهای جانبی به اسکلت سازه، از جابهجایی و ریزش دیوار جلوگیری میکند، در حالی که میلگرد بستر با تقویت داخلی دیوار و افزایش مقاومت کششی آن، مانع ایجاد ترک و ضعف در ساختار دیوار میشود.
استفاده صحیح از این دو سیستم، بهویژه با رعایت ضوابط آییننامهای و اجرای اصولی، میتواند نقش مهمی در افزایش دوام دیوارهای آجری و بلوکی و بهبود عملکرد لرزهای ساختمان داشته باشد. در بسیاری از پروژههای ساختمانی، ترکیب مناسب میلگرد بستر و وال پست راهکاری مؤثر برای ساخت دیوارهایی مقاومتر، پایدارتر و ایمنتر در برابر نیروهای جانبی مانند زلزله محسوب میشود.
