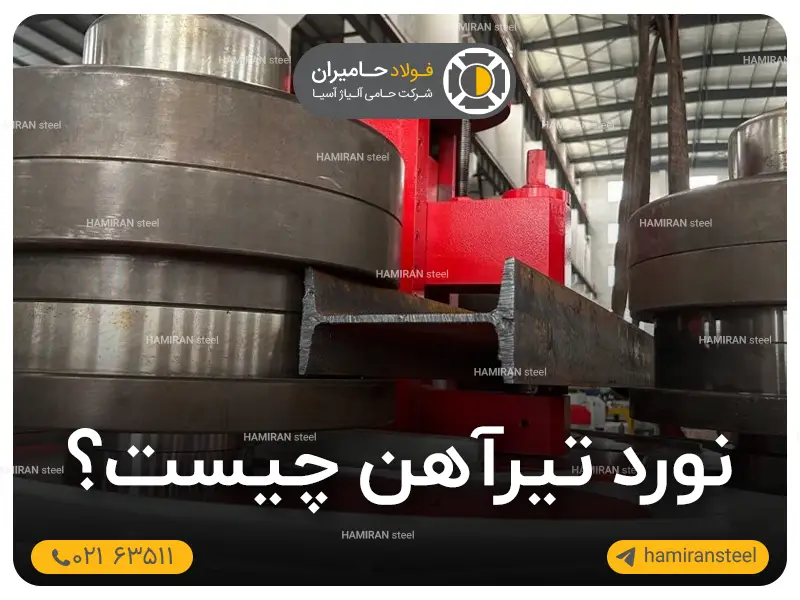

نورد تیرآهن چیست

نورد تیرآهن

نورد تیرآهن، فرآیندی حیاتی در ساخت فلز، نقشی حیاتی در شکل‌دهی و دستکاری اجزای ساختاری مورد استفاده در صنایع مختلف ایفا می‌کند. این تکنیک شامل تغییر شکل تیرآهن های فلزی برای دستیابی به اشکال و ابعاد خاص است که نیازهای متنوع ساخت و ساز، ساخت و پروژه‌های زیربنایی را برآورده می‌کند. این مقاله به پیچیدگی‌های نورد تیر می‌پردازد، روش‌ها، کاربردها و پیشرفت‌های تکنولوژیکی را که این عمل قدیمی را به یک هنر پیچیده و دقیق تبدیل کرده است، بررسی می‌کند. هنگام استفاده از دستگاه نورد تیرآهن هاش و آی شکل، فرآیندهای انحصاری با استفاده از آخرین فناوری، تولید طیف وسیعی از اجزای نورد شده را در تلورانس‌های تنگ با قابلیت تکرار چشمگیر امکان‌پذیر می‌سازد.

دستگاه نورد تیرآهن هاش یک دستگاه نورد تیرآهن است (همچنین به آن یک دستگاه نوردی نیز گفته می شود) که در ساخت فلزی و ساخت و ساز برای خم شدن تیرآهن هاش شکل (همچنین به عنوان تیرآهن های I) به شکل ها و زاویه های مختلف استفاده می شود.

دستگاه نورد تیرآهن از چندین غلطک و سیلندرهای هیدرولیک تشکیل شده است که فشار را به تیرآهن اعمال می کنند تا به تدریج آن را به شکل دلخواه نوردند. دستگاه را می توان طوری برنامه ریزی کرد که تیرآهن  را به زوایای خاص نوردد و می تواند اندازه های مختلف تیرآهن هاش را کنترل کند.

خمکاری تیرآهن

ماشین‌های نورد تیرآهن هاش معمولاً در ساخت سازه‌های بزرگ مانند پل‌ها، ساختمان‌های بلند و تأسیسات صنعتی استفاده می‌شوند. می توان از آنها برای ایجاد انحنا، زاویه و خم در تیرآهن هاش استفاده کرد که می تواند برای دستیابی به یکپارچگی ساختاری مطلوب و جذابیت زیبایی شناختی محصول نهایی مهم باشد.

جهت اطلاع از قیمت فولاد k110 کلیک نمایید.

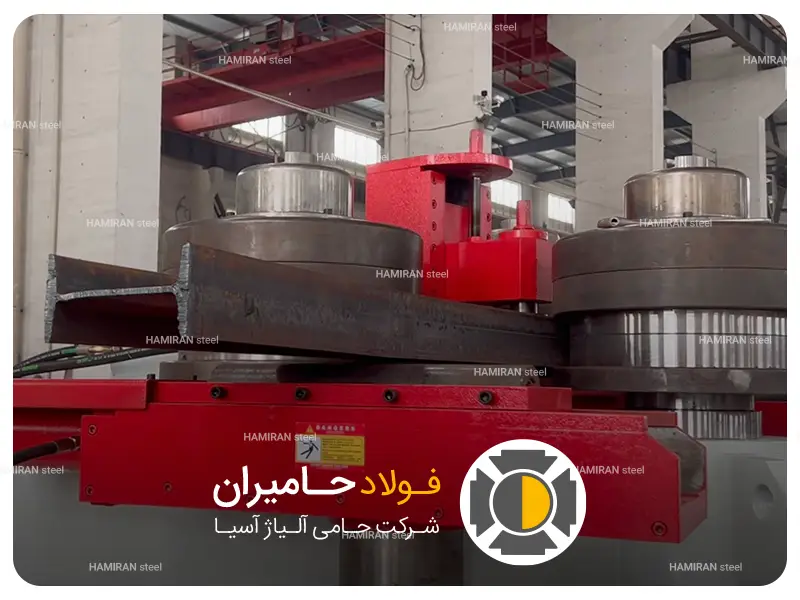

ماشین آلات نورد تیرآهن

دستگاه نورد تیرآهن سری PBH یک دستگاه چند منظوره است که می تواند تیرآهن را در هر پیکربندی به روش سخت یا آسان نوردد. تیرآهن بال پهن هر دو توسط دستگاه نورد سری BIT از اندازه های بسیار کوچک تا اندازه های بسیار بزرگ خم می شوند. توانایی آن در خم کردن بال پهن و تیرآهن I به روش آسان (در برابر محور ضعیف) و راه سخت (در برابر محور قوی) است.

 انواع تیرآهن قابل نورد

  • تیرآهن لانه زنبوری
  • تیرآهن I شکل
  • تیرآهن هاش

خمکاری تیرآهن چیست

تیرآهن های فولادی نورد شده در همه جا مورد استفاده قرار می گیرند – در سازه ها برای عملکرد یا جذابیت زیبایی شناختی، در حلقه های سفت کننده پوسته دایره ای روی کشتی ها، و برای تک ریل ها یا خرپاهای سقف. تیرآهن های فولادی را می توان به صورت عمودی (محور ضعیف) یا افقی (محور قوی) نورد کرد. هنگام نورد تیرآهن های فولادی، مهم است که اعوجاج را در نظر بگیرید.

نورد تیر شامل ایجاد تیرآهن های فولادی منحنی برای کاربردهای صنعتی است. این فرآیند از نیروی قابل توجهی و قالب های ابزار برای خم کردن تیرآهن های فولادی مطابق با الزامات کاربردی استفاده می کند. دستگاه نورد تیرآهن هاش و تیرآهن آی شکل با استفاده از جدیدترین تجهیزات و فرآیندهای تولید اثبات شده، می تواند تیرآهن های فولادی را در جهت های زیر نوردد:

به عنوان بخشی از فرآیند نورد، ما یک ماشین سازگار را برای پروژه شما انتخاب می کنیم و اطمینان حاصل می کنیم که تیر فولادی نورد شده شما در تلورانس های مورد نظر و با تکرارپذیری بالا تولید می شود. با انتخاب ماشینی که فرآیند نورد را تنظیم می کند، می توانیم ضایعات مواد ناشی از پیرایش را کاهش دهیم و خدمات نوردی مقرون به صرفه را ارائه دهیم.

شش مرحله نورد تیرآهن

تیرآهن در دستگاه نورد قرار می گیرد و اپراتور قبل از شروع فرآیند نورد، سه رول را در فاصله مناسب تنظیم می کند. مرحله بعدی به آرامی شروع به غلتیدن می کند و نیاز به بررسی مکرر تیر برای اعوجاج بال و جان ها در این پاس های اولیه است. چندین پاس اضافی انجام می شود، با اپراتور شعاع کلی را پس از هر عبور اندازه گیری می کند تا پیشرفت تیرآهن  را بررسی کند. اپراتور شعاع نهایی تیر را تأیید می‌کند و فرآیند نورد را تکمیل می‌کند. تیر منحنی از دستگاه خم‌کن تیرآهن خارج می‌شود و به منطقه دیگری از کارگاه منتقل می‌شود که در آنجا هندسه عضو برای آخرین بار بررسی می‌شود.

جهت اطلاع از قیمت فولاد mo40 کلیک نمایید.

  • بارگیری تیرآهن های فولادی

تیرآهن فولادی بین غلتک بالایی و غلتک پایین سمت راست قرار می گیرد. تیر فولادی را می توان در صورت لزوم نگه داشت و تحت تنش تغییر شکل قرار نگرفت.

غلتک پایین سمت راست تا حرکت غلتک بالا به موقعیت گیره دست می یابد

تیرآهن فولادی در بین رول ها مسدود می شود و می توان با چرخش رول ها به جلو و عقب حرکت کرد. فشار اعمال شده کمتر از فشار لازم برای تغییر شکل پروفیل است.

  •  قرار دادن بین غلتک بالا و غلتک چپ

غلتک سمت راست به آرامی بالا می رود، شروع به غلتیدن می کند و پیش خم شدن بین غلتک بالایی و غلتک چپ را انجام می دهد.

  • مرحله کار

در این مرحله با ترجمه پروفیل و حرکت رول ها فشار افزایش می یابد و تغییر شکل پروفیل صورت می گیرد.

  • قرار دادن قبل از خم شدن بین غلتک بالا و غلتک راست

غلتک چپ پایین است و غلتک سمت راست بالا آمده است. تیر فولادی به سمت چپ فرستاده می شود و سه رول شروع به نورد می کنند و بین غلتک بالایی و غلتک سمت راست خم می شوند.

قوس تیرآهن



  • تخلیه تیر فولادی

فشار وارده بر تیر فولادی حذف شده و فضای بین غلتک ها افزایش می یابد تا بتوان تیر فولادی را از دستگاه نورد پروفیل استخراج کرد.

دستگاه نورد تیرآهن القایی

تیرآهن هاش در داخل یک سیم پیچ القایی قرار می گیرد، که وقتی روشن می شود، بخش های موضعی تیرآهن هاش را تا دماهای بین 1750 درجه فارنهایت تا 1850 درجه فارنهایت گرم می کند. مقاطع دقیق به طراحی قطعه و دمای دقیق بستگی به مواد پایه دارد. همانطور که هر بخش به دمای نورد صحیح می رسد، دستگاه به آرامی تیرآهن هاش را از طریق سیم پیچ القایی حرکت می دهد، زیرا یک مکانیزم بازوی شعاع ثابت نیروی لازم را برای خم کردن قطعه کار در ناحیه گرم شده اعمال می کند. هنگامی که تیرآهن هاش از سیم پیچ القایی خارج می شود، بلافاصله با آب خاموش می شود تا انبساط حرارتی به حداقل برسد.

نورد تیرآهن یک فرآیند فلزکاری است که عمدتاً برای تیرها و مقاطع فولادی سازه اعمال می شود. هدف اصلاح نیمرخ مقطع تیرآهن ها، تبدیل آنها به اشکال منحنی یا دایره‌ای برای برآورده کردن الزامات طرح ‌های خاص است. این فرآیند معمولاً در ساخت پل ها، ساختمان ها و سازه های مختلف صنعتی استفاده می شود.

جهت اطلاع از قیمت فولاد سمانته کلیک نمایید.

روش های نورد تیرآهن

  • خم بخش

خمش بخش شامل انحنا یا خمش بخش های فلزی مانند تیرآهن های I، تیرآهن های H و کانال ها در چندین جهت است. در این روش از ماشین‌های تخصصی که به عنوان خم‌کننده‌های مقطع یا ماشین‌های خم‌شکن پروفیل شناخته می‌شوند، استفاده می‌شود.

این فرآیند به کنترل دقیق شعاع خمشی نیاز دارد و ویژگی‌های ماده مانند کشش و استحکام تسلیم باید برای جلوگیری از نقص ساختاری در نظر گرفته شود.

  • نورد هرمی

نورد هرمی تکنیکی است که از یک دستگاه سه غلتکی برای تبدیل فلز به اشکال دایره ای استفاده می کند. غلتک های دستگاه به صورت هرمی حرکت می کنند و به تدریج تیر را به انحنای مورد نظر در می آورند.

جهت اطلاع از قیمت لوله مانیسمان کلیک نمایید.

این روش برای تولید اجزای استوانه ای مانند لوله ها و ستون ها مناسب است و انعطاف پذیری در قطر و انحنا را ارائه می دهد.

  • نورد افزایشی

نورد افزایشی شامل خم کردن یک تیرآهن فلزی در مراحل کوچک برای رسیدن به انحنای مطلوب به تدریج است. این روش اغلب زمانی به کار می رود که دقت بسیار مهم باشد و اطمینان حاصل شود که شکل نهایی با مشخصات طراحی دقیق مطابقت دارد.

معمولاً برای کاربردهایی که منحنی های پیچیده یا اشکال مرکب مورد نیاز است استفاده می شود.

کاربردهای تیرآهن نوردی

  • سازه های معماری

ماشین های نورد تیرآهن فولادی نورد شده را برای کاربردهای مختلف صنعتی تولید می کنند. دستگاه نورد تیرآهن را از روش اختصاصی و تجهیزات پیشرفته برای ساخت تیرآهن های نورد با کیفیت بالا برای کاربردها و صنایع زیر استفاده می کند:

نورد تیر به طور گسترده ای در ساخت سازه های پیچیده از نظر معماری استفاده می شود که به عناصر منحنی یا دایره ای مانند گنبدها، طاق ها و نماهای تزئینی نیاز دارند.

جهت اطلاع از قیمت فولاد ضد زنگ کلیک نمایید.

  • پروژه های زیرساختی

پل ها و تونل ها اغلب به تیرآهن هایی با پروفیل های منحنی نیاز دارند تا طرح های منحصر به فرد را در خود جای دهند یا با زمین طبیعی هماهنگ شوند. نورد تیر امکان ساخت اجزای سازه ای را فراهم می کند که به طور یکپارچه در پروژه های زیرساختی پیچیده ادغام می شوند.

  • ماشین آلات صنعتی

بسیاری از ماشین آلات و تجهیزات صنعتی برای عملکرد بهینه به قطعاتی با اشکال منحنی یا دایره ای نیاز دارند. نورد تیر تولید چنین قطعاتی را با دقت و کارایی تضمین می کند.

پیشرفت های فناوری در نورد تیرآهن

  • کنترل عددی کامپیوتری (CNC)

ادغام فناوری CNC با افزایش دقت، تکرارپذیری و کارایی نورد تیرآهن  را متحول کرده است. ماشین‌های کنترل‌شده با CNC، اپراتورها را قادر می‌سازد تا توالی‌های خمشی پیچیده را برنامه‌ریزی کنند، که منجر به نتایج بسیار دقیق و ثابت می‌شود.

جهت اطلاع از قیمت تیرآهن ۱۴ اصفهان امروز کلیک نمایید.

  • مدل سازی و شبیه سازی سه بعدی

نرم افزار مدل سازی و شبیه سازی سه بعدی پیشرفته به مهندسان اجازه می دهد تا کل فرآیند نورد تیرآهن  را قبل از انجام آن تجسم و تجزیه و تحلیل کنند. این به بهینه‌سازی توالی‌های خمشی، پیش‌بینی مشکلات بالقوه و اطمینان از اینکه محصول نهایی با استانداردهای کیفیت دقیق مطابقت دارد، کمک می‌کند.

  • حمل و نقل خودکار مواد

اتوماسیون در جابجایی مواد، مانند سیستم های رباتیک برای بارگیری و تخلیه تیرها، به افزایش کارایی و کاهش هزینه های نیروی کار کمک می کند. فرآیندهای خودکار همچنین با به حداقل رساندن دخالت انسان در کارهای سخت، ایمنی محل کار را افزایش می دهند.

نورد تیرآهن چیست

  • خصوصیات مواد

انتخاب مواد به طور قابل توجهی بر موفقیت فرآیند نورد تیر تأثیر می گذارد. عواملی مانند ضخامت مواد، استحکام تسلیم و کشسانی باید به دقت در نظر گرفته شوند تا از نقص جلوگیری شود و یکپارچگی سازه تضمین شود.

جهت اطلاع از قیمت ورق آجدار کلیک نمایید.

  • کنترل کیفیت

اجرای اقدامات کنترل کیفیت دقیق برای تشخیص هرگونه نقص یا انحراف از مشخصات طراحی در طول فرآیند نورد تیر ضروری است. روش‌های تست غیر مخرب، مانند تست اولتراسونیک و بازرسی بصری، نقش مهمی در تضمین کیفیت محصول نهایی دارند.

نتیجه

نورد تیر به عنوان یک فرآیند اساسی در ساخت فلز می ایستد و شکاف بین خلاقیت طراحی و امکان سنجی سازه را پر می کند. با پیشرفت ‌های فناوری و درک عمیق‌تر رفتارهای مواد، نورد تیرآهن  به یک روش پیچیده تبدیل شده است که صنایع را قادر می‌سازد تا ساختارهای نوآورانه و زیبایی‌شناختی را زنده کنند. همانطور که ما به جلو بردن مرزهای طراحی معماری و مهندسی ادامه می دهیم، نورد تیر همچنان یک ابزار حیاتی در شکل دادن به آینده ساخت و ساز و زیرساخت است.
