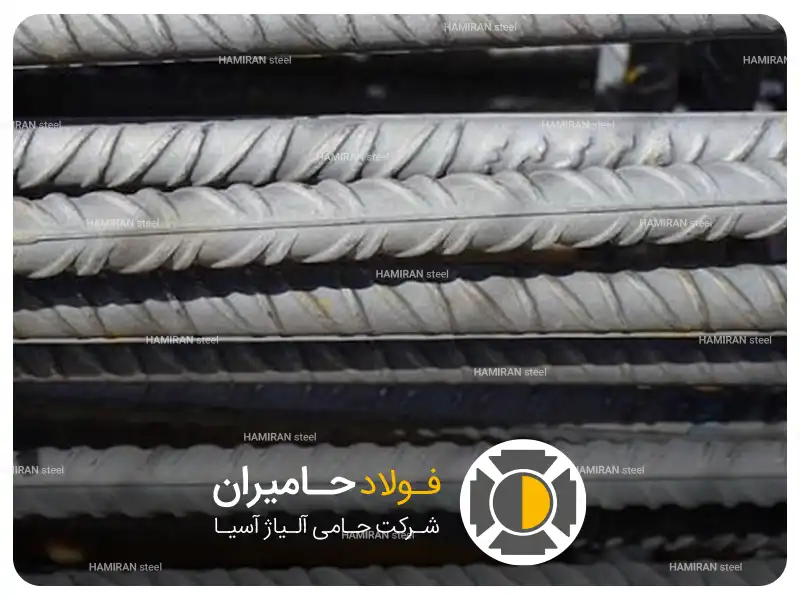

آشنایی با انواع آج میلگرد و کاربرد هرکدام

آج میلگرد یکی از مهم ترین ویژگی های فنی و ظاهری این محصول است؛ چون به صورت مستقیم بر نحوه درگیری فولاد با بتن اثر می گذارد. در سازه های بتن آرمه، هرچه اتصال میان میلگرد و بتن منسجم تر باشد، انتقال نیرو بهتر انجام می شود و احتمال لغزش میلگرد در عضو بتنی کاهش می یابد. به همین دلیل، شناخت انواع آج میلگرد فقط برای مهندسان محاسب و مجریان پروژه اهمیت ندارد، بلکه در خرید، کنترل کیفیت، تحویل بار و تشخیص اولیه محصول نیز نقش مهمی ایفا می کند.
در بازار، بسیاری از خریداران میلگرد را از روی ظاهر آج شناسایی می کنند؛ اما الگوی آج فقط یک مشخصه ظاهری ساده نیست. فرم و زاویه برجستگی های روی بدنه میلگرد، با میزان چسبندگی به بتن، نوع کاربرد و حتی گرید رایج محصول ارتباط دارد. به همین خاطر، آشنایی با تفاوت آج مارپیچ، جناقی و مرکب می تواند در انتخاب آگاهانه تر میلگرد مؤثر باشد
در این مقاله، انواع آج میلگرد، ویژگی های هرکدام، تفاوت الگوهای رایج و کاربردهای آن ها را بررسی می کنیم. همچنین به ارتباط نوع آج با گریدهای متداول میلگرد هم می پردازیم تا تصویر دقیق تری از این بخش مهم در انتخاب میلگرد به دست آید.

آج میلگرد چیست

آج میلگرد به برجستگی ها و شیارهایی گفته می شود که روی سطح میلگرد ایجاد می شوند. این برجستگی ها باعث می شوند اتصال میلگرد و بتن از حالت صرفاً اصطکاکی فراتر برود و نوعی درگیری یا قفل شدگی مکانیکی میان این دو به وجود آید. نتیجه این ویژگی، افزایش چسبندگی، کاهش احتمال لغزش و بهبود انتقال تنش بین فولاد و بتن است.
اگر سطح میلگرد کاملاً ساده باشد، میزان درگیری آن با بتن کمتر می شود و در بسیاری از کاربردهای سازه ای، عملکرد مورد انتظار را نخواهد داشت. به همین دلیل، در بخش زیادی از سازه های بتن آرمه از میلگرد آجدار استفاده می شود و شناخت دقیق تر اینکه میلگرد آجدار چیست، به درک بهتر نقش آج در عملکرد سازه کمک می کند.

به طور کلی، وجود آج روی سطح میلگرد این مزیت ها را ایجاد می کند:

•    افزایش درگیری مکانیکی میلگرد با بتن
•    کاهش لغزش میلگرد در عضو بتنی
•    بهبود انتقال نیرو بین فولاد و بتن
•    افزایش اطمینان در اجرای اعضای سازه ای

نحوه شکل گیری آج روی بدنه میلگرد

الگوی آج معمولاً از ترکیب دو بخش اصلی به وجود می آید:

آج طولی: خطوطی که در امتداد محور میلگرد قرار دارند و در طول بدنه دیده می شوند.
آج عرضی: برجستگی هایی که با زاویه نسبت به محور طولی قرار می گیرند و سهم اصلی را در ایجاد چسبندگی ایفا می کنند. نوع قرارگیری و فرم این آج ها، الگوهای متفاوتی مانند مارپیچ، جناقی و مرکب را ایجاد می کند.

انواع آج میلگرد

در بازار ایران، آج میلگرد معمولاً بر اساس شکل ظاهری و الگوی قرارگیری برجستگی ها دسته بندی می شود.

آج مارپیچ

آج مارپیچ به الگویی گفته می شود که در آن برجستگی های عرضی با نظم مشخص و به شکل مایل در امتداد بدنه میلگرد دیده می شوند. این فرم ظاهری معمولاً در میلگردهای گرید A2 مشاهده می شود و از رایج ترین الگوهای آج در بازار است.
این نوع آج ضمن ایجاد چسبندگی مناسب با بتن، معمولاً با میلگردهایی همراه است که شکل پذیری بیشتری نسبت به گریدهای بالاتر دارند. به همین دلیل، در بسیاری از کاربردهایی که نیاز به خم کاری و شکل دهی بیشتر وجود دارد، بیشتر مورد توجه قرار می گیرد.

ویژگی های آج مارپیچ:

•    الگوی منظم و نسبتاً یکنواخت روی بدنه
•    درگیری مناسب با بتن
•    همراهی با شکل پذیری بیشتر نسبت به A3 و A4
•    مناسب تر برای کاربردهایی که نیاز به خم کاری دارند

کاربردهای رایج آج مارپیچ:

•    خاموت زنی در برخی پروژه ها
•    قطعاتی که نیاز به شکل دهی بیشتری دارند
•    بخش هایی که انعطاف پذیری میلگرد در آن ها اهمیت بیشتری دارد

البته در انتخاب نهایی، مشاهده آج مارپیچ به تنهایی کافی نیست. برای تشخیص دقیق گرید میلگرد باید مشخصات فنی، علائم حک شده روی بدنه، پلاک بندیل و برگه آنالیز کارخانه نیز بررسی شود؛ موضوعی که در فرآیند شناسایی انواع میلگرد اهمیت زیادی دارد.

آج جناقی

آج جناقی یکی از شناخته شده ترین الگوهای ظاهری میلگرد است و معمولاً به صورت هفتی یا مورب های متقاطع روی بدنه دیده می شود. این نوع آج در بازار بیشتر با میلگردهای A3 شناخته می شود و در پروژه های ساختمانی کاربرد گسترده ای دارد.

فرم آج جناقی باعث می شود درگیری مکانیکی میلگرد با بتن نسبت به برخی الگوهای ساده تر بیشتر باشد. به همین علت، این الگو معمولاً در میلگردهایی دیده می شود که در بسیاری از اعضای اصلی سازه مورد استفاده قرار می گیرند.

ویژگی های آج جناقی:

•    الگوی ظاهری مشخص و پرکاربرد
•    درگیری مکانیکی بیشتر با بتن
•    رایج در میلگردهای مورد استفاده در اعضای اصلی
•    همراهی با مقاومت بالاتر نسبت به A2

کاربردهای رایج آج جناقی:

•    تیر
•    ستون
•    فونداسیون
•    دیوارهای بتنی
•    سایر اجزای باربر، بسته به طراحی سازه

آج مرکب

آج مرکب از ترکیب چند فرم آج روی بدنه میلگرد به وجود می آید و نسبت به الگوهای قبلی، ظاهر پیچیده تر و متراکم تری دارد. این نوع آج معمولاً در میلگردهای A4 دیده می شود و بیشتر در محصولاتی به کار می رود که برای مقاومت های بالاتر و شرایط سازه ای خاص تر در نظر گرفته می شوند.
هدف از این الگوی آج، افزایش درگیری مکانیکی با بتن و ایجاد اتصال مؤثرتر میان فولاد و بتن است. به همین دلیل، آج مرکب معمولاً در پروژه هایی مطرح می شود که سطح الزامات فنی و مقاومتی در آن ها بالاتر است.

ویژگی های آج مرکب:

•    الگوی متراکم تر و پیچیده تر
•    چسبندگی و قفل شدگی بهتر در بتن
•    رایج در میلگردهای با مقاومت بالاتر
•    مناسب برای شرایطی با نیاز سازه ای بیشتر

کاربردهای رایج آج مرکب:

•    سازه های سنگین تر
•    پروژه های عمرانی خاص
•    بخش هایی که مقاومت بالاتر در آن ها مدنظر است

جدول مقایسه انواع آج میلگرد

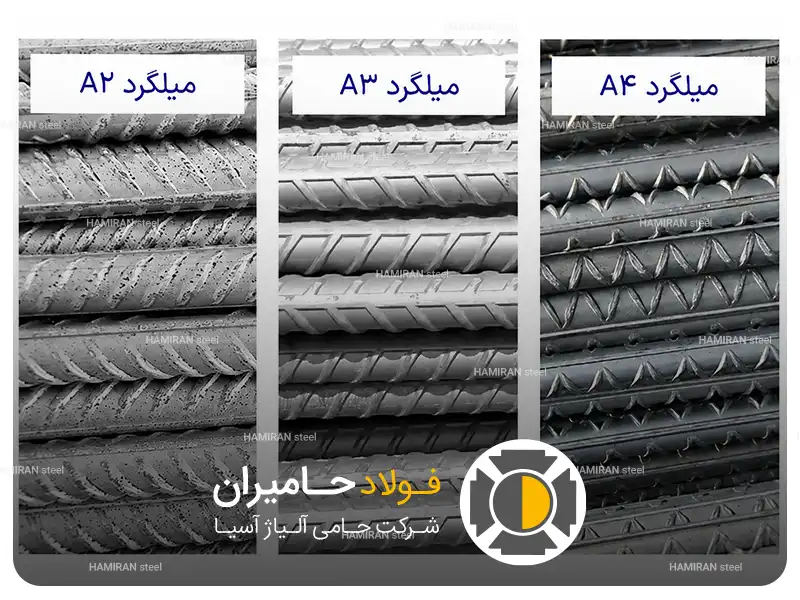

تفاوت آج مارپیچ، جناقی و مرکب

مهم ترین تفاوت این سه نوع آج را می توان از چند زاویه بررسی کرد:

از نظر شکل ظاهری

•    آج مارپیچ الگوی مایل و منظم تری دارد.
•    آج جناقی به صورت هفتی یا متقاطع دیده می شود.
•    آج مرکب متراکم تر و پیچیده تر است.

از نظر کاربرد

•    آج مارپیچ بیشتر در مواردی کاربرد دارد که شکل دهی و خم کاری مهم است.
•    آج جناقی در اعضای اصلی سازه بسیار رایج است.
•    آج مرکب بیشتر در شرایطی استفاده می شود که مقاومت و درگیری فنی بالاتری مدنظر باشد.

از نظر ارتباط با گرید

•    مارپیچ معمولاً با A2
•    جناقی معمولاً با A3
•    مرکب معمولاً با A4

البته این ارتباط، یک نشانه رایج بازار است و نه یک معیار قطعی و مستقل. تشخیص نهایی باید بر اساس مشخصات درج شده روی پلاک بندیل، علائم حک شده روی بدنه میلگرد، استاندارد تولید و برگه آنالیز کارخانه انجام شود.

چرا شناخت انواع آج میلگرد مهم است؟

آشنایی با الگوهای آج، دید مهندسی دقیق تری به مجری پروژه می دهد تا محصول را متناسب با طراحی سازه انتخاب کند. علاوه بر این، شناخت تفاوت ها باعث می شود کنترل کیفیت محصول هنگام تحویل در کارگاه، دقیق تر انجام شود و از بروز اشتباه در انتخاب گرید جلوگیری شود.

در انتخاب میلگرد فقط به نوع آج اکتفا نکنید

شناخت انواع آج میلگرد، از مارپیچ و جناقی گرفته تا مرکب، به شما کمک می کند تا علاوه بر درک بهتر رفتار سازه در برابر نیروها، در زمان تحویل بار نیز با اطمینان بیشتری کیفیت محصول را ارزیابی کنید. با این حال، نوع آج تنها یکی از فاکتورهای تعیین کننده است. برای یک خرید بهینه، باید وزن، گرید، استاندارد تولید و کارخانه سازنده را نیز مدنظر قرار دهید. از آنجایی که نوسانات بازار فولاد مستقیماً بر هزینه های پروژه تأثیر می گذارد، پیشنهاد می شود پس از تعیین مشخصات فنی مورد نیاز، لیست روزانه قیمت میلگرد آجدار را بررسی کنید تا در بهترین زمان ممکن نسبت به تأمین محصول اقدام نمایید.
