متالوگرافی چیست؟ راهنمای کامل مراحل، روش‌ها و کاربردها (1405)

چرا یک قطعه فولادی پس از عملیات حرارتی می شکند، اما قطعه ای مشابه سالم می ماند؟ پاسخ در ریزساختار ماده نهفته است؛ ساختاری که با چشم غیرمسلح دیده نمی شود. متالوگرافی (Metallography) علم آماده سازی و بررسی همین ریزساختار میکروسکوپی فلزات و آلیاژهاست و یکی از ستون های اصلی علم متالورژی به شمار می رود. این روش به مهندسان اجازه می دهد با مشاهده دقیق ساختار داخلی مواد، خواص مکانیکی، صحت عملیات حرارتی و علت شکست قطعات را تشخیص دهند. از شناسایی عیوب جوش در صنایع نفت و گاز تا کنترل کیفیت ورق در خودروسازی، متالوگرافی نقشی کلیدی در تضمین ایمنی و عملکرد قطعات فلزی ایفا می کند. در این راهنما، گام به گام مراحل، روش ها، استانداردها و کاربردهای متالوگرافی را بررسی می کنیم.

تعریف و اهمیت متالوگرافی

متالوگرافی به علم، روش و هنر آماده سازی نمونه های فلزی و بررسی ریزساختار میکروسکوپی آن ها گفته می شود. در این فرآیند، نمونه ای از قطعه فلزی به دقت برش داده شده، سطح آن صیقلی می شود و پس از اچ کردن، ساختار داخلی ماده شامل دانه ها، فازها، مرز دانه ها، آخال ها و عیوب ساختاری زیر میکروسکوپ قابل مشاهده می گردد.

چرا متالوگرافی حیاتی است؟

• تشخیص علت شکست قطعات فلزی
• ارزیابی کیفیت عملیات حرارتی
• کنترل کیفیت جوش و فرآیندهای جوشکاری
• پیش بینی خواص مکانیکی از روی ریزساختار
• شناسایی دکربوریزاسیون (کربن سوزی) در فولاد
• بررسی عمق و یکنواختی پوشش های سطحی

تاریخچه متالوگرافی

متالوگرافی مدرن از اواخر قرن ۱۹ و با تحقیقات هنری کلیفتون سوربی آغاز شد؛ او با پولیش و اچ کردن سطح فولاد، ریزساختار آن را زیر میکروسکوپ مشاهده کرد. این کشف، پایه ارتباط میان ریزساختار و خواص مکانیکی را شکل داد. امروزه متالوگرافی با پیشرفت میکروسکوپ ها، به یکی از ابزارهای اصلی بررسی مواد در صنعت فولاد آلیاژی و سایر مواد مهندسی تبدیل شده است.

مراحل انجام آزمون متالوگرافی

آماده سازی صحیح نمونه، کلید موفقیت در متالوگرافی است. این فرآیند شامل ۶ مرحله اصلی است:

۱. برش و انتخاب نمونه (Sectioning)

نمونه باید نماینده کل قطعه یا بخش حساس آن باشد. برش باید با حداقل آسیب حرارتی و مکانیکی انجام شود. روش های برش:

نکته: در قطعات کار شده، دو مقطع عمود و موازی با جهت کار مکانیکی آماده می شود تا کشیدگی دانه ها و باندینگ (Banding) قابل بررسی باشد.

۲. مانتینگ (Mounting)
برای نمونه های کوچک، ترد یا با لبه های حساس، از مانتینگ استفاده می شود. دو روش اصلی:

مانت گرم:

• رزین ترموست (باکلیت، اپوکسی)
•  دما: 150-200°C
• فشار: 20-40 MPa
• زمان: ۵-۱۰ دقیقه
•  مزیت: پرکردن حفره ها، سرعت بالا

مانت سرد:

• رزین اپوکسی/آکریلیک + هاردنر
•  دما: 40-50°C (بدون فشار)
• زمان: ۴-۸ ساعت
• مزیت: مناسب نمونه های حساس به حرارت، ابعاد بزرگ

۳. سنباده زنی (Grinding)
سطح نمونه با کاغذ سنباده با گرید پیش رونده صاف می شود. منطق درست انتخاب گرید:

شروع با گرید درشت (80-120)، ادامه تا گرید ریز (1200-2000)
هرچه شماره گرید بزرگ تر باشد، دانه های سنباده ریزتر و سطح صاف تر است. در هر مرحله، نمونه ۹۰ درجه چرخانده می شود تا خطوط مرحله قبل کاملاً محو شوند.

۴. پولیش (Polishing)
ایجاد سطح آینه ای و عاری از خراش با استفاده از خمیر الماس یا سوسپانسیون آلومینا. پولیش معمولاً در دو مرحله انجام می شود:

• پولیش زبر: ذرات الماس 3μm تا 6μm
•  پولیش نهایی: آلومینا یا سیلیکا با ذرات 0.05μm

۵. اچ کردن (Etching)
سطح پولیش شده آینه ای است و ریزساختار را نشان نمی دهد. با اعمال یک محلول شیمیایی (اچانت)، مرز دانه ها و فازهای مختلف با سرعت های متفاوت خورده شده و آشکار می شوند.
پرکاربردترین اچانت ها:

هشدار ایمنی (HSE): اسید پیکریک در حالت خشک، منفجره است و باید همواره مرطوب نگه داشته شود. کار با اچانت ها باید زیر هود، با دستکش و عینک ایمنی و توسط فرد آموزش دیده انجام شود.

۶. مشاهده و آنالیز (Observation)
نمونه آماده شده زیر میکروسکوپ بررسی و ریزساختار آن مستند و اندازه گیری می شود.

روش های متالوگرافی

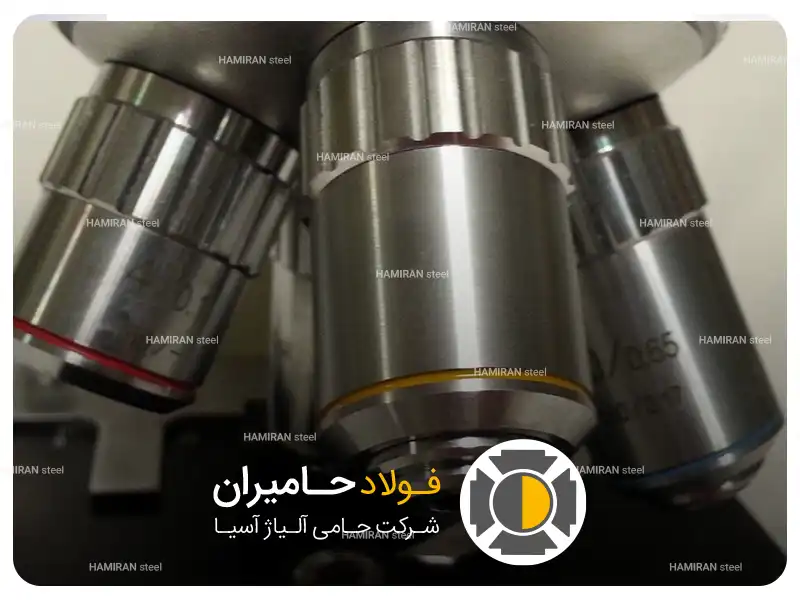

متالوگرافی نوری (OM)

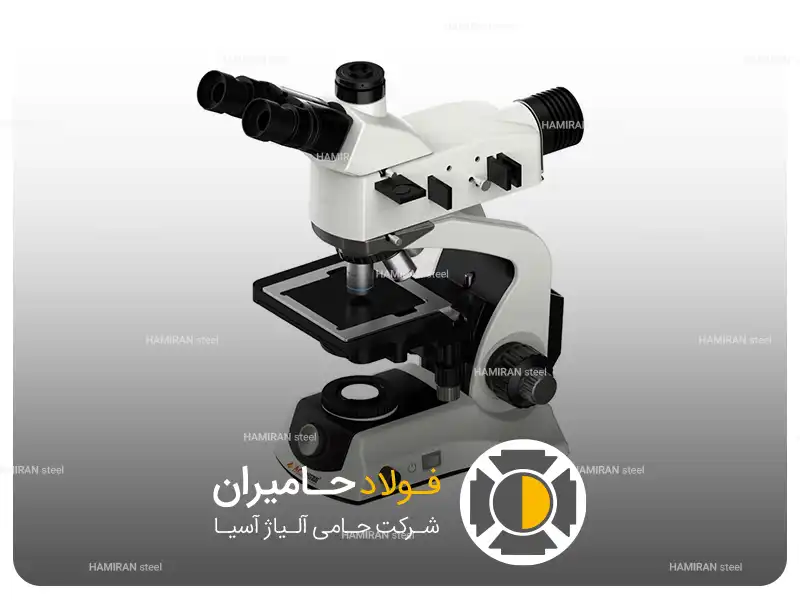

استفاده از میکروسکوپ نوری با بزرگنمایی 50× تا 1000×. مناسب برای:

•  دانه بندی فولادها و چدن ها
• شناسایی فازهای اصلی (فریت، پرلیت، آستنیت، مارتنزیت)
•  ارزیابی عملیات حرارتی
•  کنترل کیفیت روزانه

متالوگرافی الکترونی

SEM (میکروسکوپ الکترونی روبشی):

•  بزرگنمایی تا 100000×
• تصاویر توپوگرافی با عمق میدان بالا
• آنالیز شیمیایی نقطه ای (EDS/WDS)

TEM (میکروسکوپ الکترونی عبوری):

•  بزرگنمایی تا چند میلیون بار
• مشاهده ساختار کریستالی در مقیاس اتمی
• تحقیقات پیشرفته نانومواد

متالوگرافی انواع فلزات

متالوگرافی فولاد

فولاد به دلیل گستردگی کاربرد، رایج ترین ماده در آزمون متالوگرافی است. فازها و اجزای ریزساختاری مهم در فولاد عبارت اند از:

• فریت (Ferrite): نرم و چکش خوار
• پرلیت (Pearlite): ساختار لایه ای از فریت و سمنتیت
• سمنتیت (Cementite): سخت و شکننده (Fe₃C)
• مارتنزیت (Martensite): فاز بسیار سخت حاصل از کوئنچ
• آستنیت باقی مانده (Retained Austenite): در فولادهای پرکربن کوئنچ شده دیده می شود

نکته ای درباره فولادهای زنگ نزن: در فولاد زنگ نزن آستنیتی (سری ۳۰۰)، آستنیت فاز پایدار اصلی در دمای محیط است، نه «آستنیت باقی مانده». این تمایز در تفسیر صحیح ریزساختار اهمیت دارد.

متالوگرافی فولاد برای تأیید کیفیت عملیات حرارتی و آزمون سختی نقش کلیدی دارد.

متالوگرافی چدن

در چدن، شکل و توزیع گرافیت تعیین کننده خواص است:

•  چدن خاکستری: گرافیت ورقه ای، استحکام پایین تر
• چدن نشکن (داکتیل): گرافیت کروی، چقرمگی بالا
• چدن مالیبل: گرافیت کلوخه ای

تشخیص نوع و ارزیابی ریزساختار چدن با کمک متالوگرافی و مطابق استانداردهای مربوطه انجام می شود و معمولاً در کنار آزمون های شیمیایی و مکانیکی تفسیر می گردد.

متالوگرافی آلومینیوم

آلومینیوم و آلیاژهای آن به دلیل نرمی، حساسیت بالایی دارند:

• سنباده تا شماره ۴۰۰۰ یا ۵۰۰۰
• پولیش با آلومینا 0.05μm یا الکترواچ
• اچ با معرف هایی مانند Keller’s reagent یا Graff-Sargent reagent

استانداردهای مرجع متالوگرافی (ASTM & ISO)

انجام آزمون باید مطابق با استانداردهای بین المللی باشد تا نتایج در سطح جهانی قابل استناد باشند:

• ASTM E3: راهنمای استاندارد برای آماده سازی نمونه های متالوگرافی.
• ASTM E407: روش های استاندارد برای اچ کردن فلزات.
•  ASTM E112: روش های تعیین میانگین اندازه دانه.
• ASTM E45: تعیین محتوای آخال در فولاد.
•  ISO 643: تعیین اندازه دانه میکروسکوپی در فولادها.

کاربردهای صنعتی متالوگرافی

۱. جوشکاری و ارزیابی کیفیت جوش

• بررسی منطقه متأثر از حرارت (HAZ)
•  شناسایی ترک، عدم نفوذ، حباب
• ارزیابی اندازه دانه در جوش

۲. عملیات حرارتی

• تأیید صحت آنیل، کوئنچ، تمپر
• بررسی تغییرات فازی
• اندازه گیری عمق سخت کاری سطحی (کربوراسیون، نیتروژن دهی)

۳. کنترل کیفیت تولید

• ارزیابی همگنی ریخته گری
•  شناسایی جدایش و دسته ای شدن
• تشخیص عیوب تولید (ترک، تخلخل)

۴. تحلیل خرابی (Failure Analysis)

• تشخیص نوع شکست (ترد، نرم، خستگی، خزشی)
• شناسایی علل ریشه ای
• پیشنهاد راه کار اصلاحی

خدمات تخصصی آزمایشگاه متالورژی حامیران

متالوگرافی تنها بخشی از مجموعه آزمون های تخصصی در یک آزمایشگاه مواد است. خدمات آزمایشگاه متالورژی معمولاً شامل موارد زیر می شود:

• تحلیل و ارزیابی جوش: بررسی دقیق انواع جوش برای شناسایی نقص هایی مانند ترک، عدم نفوذ و تغییرات میکروسکوپی، جهت تضمین تطابق با استانداردهای صنعتی.
•  آزمون های مکانیکی: شامل تست های کشش، فشار، ضربه و سختی برای ارزیابی خواص مکانیکی مواد و اتصالات جوشی.
•  آزمون های مکانیکی: شامل تست های کشش، فشار، ضربه و سختی برای ارزیابی خواص مکانیکی مواد و اتصالات جوشی.
• تست های خوردگی: قرار دادن مواد در شرایط مختلف محیطی برای سنجش مقاومت در برابر خوردگی و آسیب های محیطی.
• آزمایش های متالوگرافی: بررسی ساختار میکروسکوپی مواد که به ویژه در صنعت جوشکاری برای ارزیابی کیفیت و پیش بینی رفتار مواد کاربرد دارد.

ترکیب این آزمون ها، تصویری جامع از کیفیت و عملکرد مواد فلزی ارائه می دهد.

سوالات متداول (FAQ)

1. تفاوت متالوگرافی نوری و SEM چیست؟
میکروسکوپ نوری تا بزرگ نمایی حدود 1000 برابر را پوشش می دهد و برای فازهای عمومی کافی است. اما SEM بزرگ نمایی تا بیش از 100,000 برابر و عمق میدان بسیار بالاتری دارد و برای بررسی شکستگی ها و آنالیز عنصری استفاده می شود.

2. بهترین معرف برای فولادهای معمولی چیست؟
معرف نیتال 2% (ترکیب 2 میلی لیتر اسید نیتریک در 100 میلی لیتر الکل اتانول) رایج ترین محلول برای آشکارسازی ساختار فولادهای کربنی است.

3.چرا نمونه باید اچ شود؟
سطح پولیش شده آینه ای است و جزئیات دیده نمی شود. اچ کردن با خوردگی انتخابی، مرز دانه ها و فازها را آشکار می کند.
