تفاوت لوله سبک و سنگین چیست؟

انتخاب لوله فقط بر اساس قطر اسمی یا ظاهر محصول می‌تواند باعث افزایش هزینه، کاهش ایمنی یا ایجاد مشکل در مراحل ساخت و بهره‌برداری شود. خریداران هنگام بررسی قیمت لوله باید علاوه بر مبلغ هر شاخه، ضخامت واقعی جداره، وزن واحد طول، جنس فولاد، روش تولید، استاندارد ابعادی و نوع بار واردشده را نیز مقایسه کنند. در واقع، تفاوت لوله سبک وسنگین بیش از آنکه یک دسته‌بندی ظاهری باشد، به مقدار فلز موجود در مقطع و توان لوله برای تحمل تنش، فشار، ضربه و تغییر شکل مربوط است.

در بازار ایران، اصطلاح لوله سبک معمولاً برای لوله‌های فولادی با جداره نازک‌تر و وزن کمتر به کار می‌رود و لوله سنگین به محصولاتی گفته می‌شود که در قطر خارجی مشابه، ضخامت و وزن بیشتری دارند. بااین‌حال، این نام‌گذاری یک گرید متالورژیکی یا استاندارد مستقل جهانی نیست. استاندارد ASME B36.10 ابعاد لوله‌های فولادی درزدار و بدون درز را بر مبنای قطر اسمی و ضخامت‌های مختلف سامان‌دهی می‌کند و ISO 4200 نیز جداول قطر، ضخامت و جرم واحد طول لوله‌های فولادی را ارائه می‌دهد. بنابراین، برای بررسی دقیق تفاوت لوله سبک وسنگین باید مشخصات عددی محصول ملاک قرار گیرد، نه صرفاً عنوان تجاری آن.

لوله سبک چیست؟

لوله سبک به محصولی گفته می‌شود که نسبت ضخامت جداره آن به قطر خارجی پایین‌تر بوده و در نتیجه وزن هر متر آن کمتر است. این گروه معمولاً از ورق‌های کم‌ضخامت و با استفاده از فرایند شکل‌دهی سرد و جوشکاری مقاومتی تولید می‌شود؛ هرچند روش دقیق تولید به کاربرد و استاندارد سفارش بستگی دارد.

سطح نسبتاً صاف، دقت ابعادی مناسب، قابلیت خم‌کاری و فرم‌دهی و وزن پایین، لوله سبک را برای ساخت محصولات زیر مناسب می‌کند:

• مبلمان و مصنوعات فلزی
• قطعات و متعلقات خودرو
• تجهیزات فروشگاهی
• سازه‌های تزئینی
• لوازم خانگی
• قطعات مکانیکی کم‌بار
• پایه‌ها و قاب‌های سبک

در بسیاری از این کاربردها، لوله تحت فشار داخلی قابل توجه یا بارهای سنگین سازه‌ای قرار نمی‌گیرد. به همین دلیل، کاهش ضخامت می‌تواند مصرف فولاد و وزن نهایی قطعه را کاهش دهد. بااین‌حال، انتخاب ضخامت کمتر از مقدار موردنیاز ممکن است به کمانش موضعی، فرورفتگی، پارگی در محل خم، ضعف اتصال یا تغییر شکل دائمی منجر شود.

لوله سنگین چیست؟

لوله سنگین دارای جداره ضخیم‌تر و جرم واحد طول بیشتری است. این لوله می‌تواند درزدار یا بدون درز باشد و بسته به شرایط کاری از فولاد کربنی، فولاد کم‌آلیاژ یا فولاد زنگ‌نزن تولید شود.

استاندارد ASTM A53 دامنه‌ای از لوله‌های فولادی سیاه و گالوانیزه درزدار و بدون درز را پوشش می‌دهد؛ در حالی که ASTM A500 به مقاطع توخالی سازه‌ای فولاد کربنی، شامل انواع گرد، مربع و مستطیل اختصاص دارد. این تفکیک نشان می‌دهد که سنگین یا سبک بودن به‌تنهایی برای تعیین کاربرد کافی نیست و استاندارد محصول باید با نوع سرویس تطابق داشته باشد.

افزایش ضخامت جداره معمولاً ظرفیت تحمل فشار داخلی، مقاومت در برابر ضربه، پایداری در برابر فشار وزنی خارجی و دوام مکانیکی اتصال را افزایش می‌دهد. به همین علت، لوله‌های سنگین در موارد زیر کاربرد بیشتری دارند:

• خطوط انتقال سیالات صنعتی
• پایه‌ها و شاسی‌های فلزی
• سازه‌های باربر
• ماشین‌آلات و تجهیزات صنعتی
• خطوط آتش‌نشانی
• سیستم‌های تحت فشار
• تجهیزات هیدرولیکی
• محیط‌های دارای بارگذاری ضربه‌ای

مبنای مهندسی تفاوت لوله سبک وسنگین

مهم‌ترین مبنای مقایسه لوله‌ها، سطح مقطع فلزی آن‌ها است. هرچه اختلاف میان قطر خارجی و قطر داخلی بیشتر باشد، حجم فولاد مصرف‌شده در هر متر افزایش پیدا می‌کند.

برای یک لوله فولاد کربنی، وزن نظری هر متر را می‌توان از رابطه تقریبی زیر محاسبه کرد:

وزن هر متر لوله، بر حسب کیلوگرم:

وزن = 0.02466 × ضخامت × (قطر خارجی − ضخامت)

در این رابطه:

قطر خارجی بر حسب میلی‌متر است.

ضخامت جداره بر حسب میلی‌متر وارد می‌شود.

وزن نهایی بر حسب کیلوگرم بر متر به دست می‌آید.

ضریب 0.02466 بر پایه چگالی تقریبی 7.85 گرم بر سانتی‌متر مکعب برای فولاد کربنی محاسبه شده است. این رابطه وزن نظری را نشان می‌دهد و وزن واقعی ممکن است به دلیل تلرانس ضخامت، قطر، ترکیب شیمیایی، گردی مقطع و شرایط تولید کمی متفاوت باشد.

مثال محاسبه وزن لوله سبک و سنگین

دو لوله با قطر خارجی 60.3 میلی‌متر را در نظر بگیرید.

اگر ضخامت لوله اول 2 میلی‌متر باشد:

وزن تقریبی = 2.88 کیلوگرم بر متر

اگر ضخامت لوله دوم 5 میلی‌متر باشد:

وزن تقریبی = 6.82 کیلوگرم بر متر

در این مثال، بدون تغییر قطر خارجی، وزن واحد طول بیش از دو برابر شده است. این محاسبه، تفاوت لوله سبک وسنگین را از نظر مصرف فولاد، هزینه حمل، وزن سازه و قیمت نهایی به‌خوبی نشان می‌دهد.

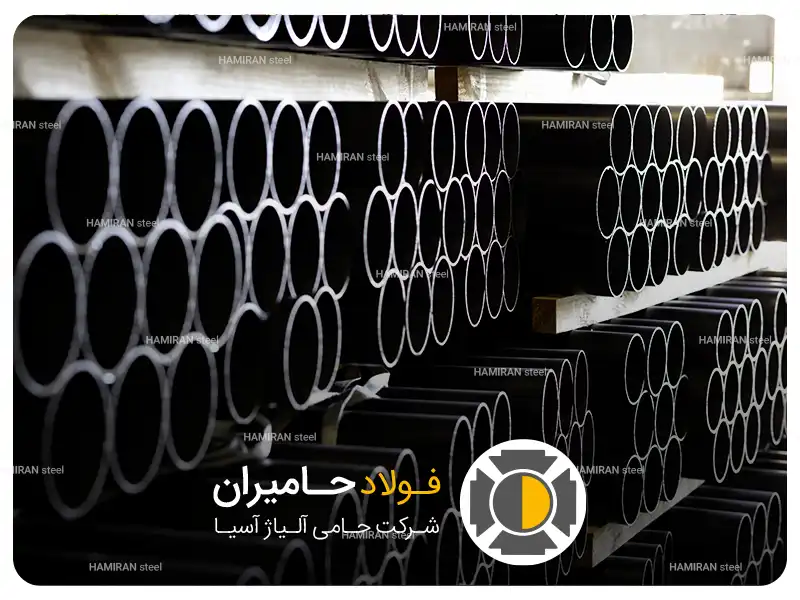

مقایسه لوله سبک و سنگین از نظر ضخامت و وزن

ضخامت نخستین پارامتری است که باید هنگام خرید کنترل شود. دو لوله ممکن است قطر خارجی یکسانی داشته باشند، اما اختلاف چند میلی‌متری ضخامت، وزن شاخه و ظرفیت مکانیکی آن‌ها را به‌طور محسوسی تغییر دهد. به همین دلیل، مقایسه قیمت هر شاخه بدون کنترل وزن و ضخامت، ارزیابی دقیقی ارائه نمی‌کند.

لوله سبک به دلیل وزن کمتر، جابه‌جایی ساده‌تر و مصرف فولاد پایین‌تر، برای تولید انبوه قطعات کم‌بار اقتصادی است. در مقابل، لوله سنگین بار مرده بیشتری ایجاد می‌کند و به تجهیزات قوی‌تری برای برش، حمل، نصب و خم‌کاری نیاز دارد؛ اما در کاربردهای پرفشار یا سازه‌ای، ضخامت بیشتر می‌تواند ظرفیت مکانیکی و طول عمر عملکردی را افزایش دهد.

تفاوت رفتار مکانیکی لوله سبک و سنگین

از دیدگاه مکانیک مواد، افزایش ضخامت باعث بیشتر شدن سطح مقطع فلزی می‌شود و معمولاً مقاومت مقطع در برابر کشش محوری، خمش، پیچش و فشار داخلی را افزایش می‌دهد. البته مقدار دقیق ظرفیت باربری فقط با ضخامت تعیین نمی‌شود و به عوامل زیر نیز وابسته است:

• تنش تسلیم فولاد
• استحکام کششی
• قطر لوله
• طول آزاد عضو
• شکل مهاربندی
• کیفیت درز جوش
• نحوه اتصال
• نوع و جهت بارگذاری
• وجود تنش‌های پسماند

در لوله‌های جداره نازک، مسئله کمانش موضعی اهمیت زیادی دارد (کمانش،خم شدگی ناگهانی لوله فولادی در اثر بار فشاری است). ممکن است تنش اسمی هنوز از تنش تسلیم فولاد کمتر باشد، اما بخشی از جداره در اثر فشار، خمش یا ضربه دچار تغییر شکل موضعی شود.

لوله سنگین به دلیل نسبت قطر به ضخامت کمتر، معمولاً در برابر بیضی‌شدن، لهیدگی و فرورفتگی مقاوم‌تر است. بنابراین، یکی از ابعاد مهم تفاوت لوله سبک وسنگین، نوع مکانیزم خرابی غالب در قطعه است.

ظرفیت تحمل فشار داخلی

برای یک استوانه جدارنازک، تنش محیطی یا حلقوی به‌صورت تقریبی از رابطه زیر محاسبه می‌شود:

تنش محیطی = فشار داخلی × قطر لوله ÷ دو برابر ضخامت

این رابطه نشان می‌دهد که با ثابت ماندن فشار و قطر، افزایش ضخامت باعث کاهش تنش ایجادشده در جداره می‌شود. به عبارت دیگر، هرچه ضخامت بیشتر باشد، سطح مقطع بیشتری در برابر نیروی ناشی از فشار داخلی مقاومت می‌کند.

بااین‌حال، طراحی خطوط تحت فشار نباید فقط بر اساس این رابطه ساده انجام شود. پارامترهای زیر نیز باید در محاسبات مهندسی لحاظ شوند:

• ضریب کیفیت جوش
• دمای سرویس
• خوردگی مجاز
• تنش مجاز ماده
• نوع سیال
• فشار طراحی
• نوسانات و سیکل‌های فشار
• ضریب ایمنی
• الزامات استاندارد طراحی

لوله سبک برای شبکه‌های پرفشار، بخار داغ یا سرویس‌های بحرانی انتخاب پیش‌فرض محسوب نمی‌شود؛ مگر آنکه استاندارد طراحی و محاسبات مهندسی استفاده از آن را تأیید کند.

در مقابل، ضخامت بیشتر لوله سنگین امکان در نظر گرفتن فشار کاری یا خوردگی مجاز بیشتر را فراهم می‌کند، اما به‌تنهایی تضمین‌کننده ایمنی خط نیست.

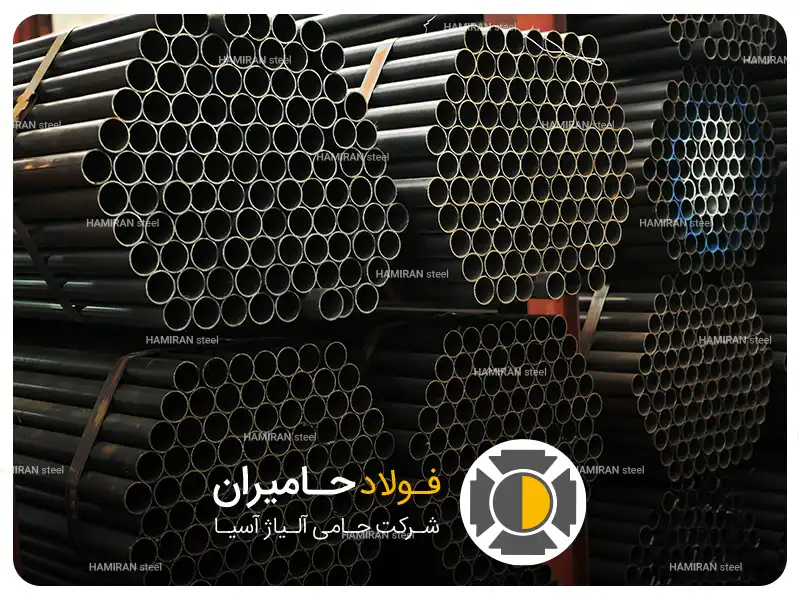

تفاوت در جنس، ریزساختار و ترکیب شیمیایی

تفاوت لوله سبک وسنگین الزاماً به معنی تفاوت در ترکیب شیمیایی آن‌ها نیست. ممکن است هر دو محصول از یک گرید فولادی ساخته شده باشند و فقط ضخامت آن‌ها متفاوت باشد. از طرف دیگر، دو لوله با وزن مشابه می‌توانند به دلیل تفاوت گرید، عملیات حرارتی و ریزساختار، خواص مکانیکی کاملاً متفاوتی داشته باشند.

افزایش درصد کربن یا استفاده از عناصر آلیاژی می‌تواند استحکام و سختی فولاد را افزایش دهد، اما در برخی شرایط باعث کاهش جوش‌پذیری یا شکل‌پذیری می‌شود. همچنین سرعت سرد شدن ناحیه جوش در مقاطع نازک و ضخیم یکسان نیست.

در لوله‌های سنگین، حجم بیشتر فلز و محدودیت خروج حرارت می‌تواند چرخه حرارتی متفاوتی ایجاد کند. در مقابل، لوله‌های نازک در برابر سوختگی لبه، اعوجاج، ایجاد حفره و سوراخ‌شدن هنگام جوشکاری حساس‌تر هستند.

بنابراین، نمی‌توان فقط از روی ضخامت لوله درباره جوش‌پذیری یا استحکام متالورژیکی آن قضاوت کرد. گرید فولاد، کربن معادل، شرایط تولید و وضعیت عملیات حرارتی نیز باید بررسی شوند.

تفاوت در جوشکاری

لوله سبک در صورت دریافت حرارت بیش از حد ممکن است دچار تابیدگی، سوختگی لبه یا سوراخ‌شدن شود. برای جوشکاری این محصولات، کنترل موارد زیر اهمیت زیادی دارد:

• شدت جریان
• ولتاژ
• سرعت حرکت
• فاصله قوس
• قطر الکترود یا سیم جوش
• ترتیب اجرای جوش
• استفاده از فیکسچر مناسب

فیکسچر مناسب و جوشکاری متقارن می‌تواند میزان اعوجاج در لوله‌های نازک را کاهش دهد.

در لوله سنگین، برای رسیدن به نفوذ کافی ممکن است آماده‌سازی لبه، ایجاد پخ، اجرای پاس ریشه، جوشکاری چندپاسه یا پیش‌گرم بر اساس گرید فولاد و ضخامت ضروری باشد. افزایش حجم فلز جوش، زمان ساخت و مصرف الکترود یا سیم جوش را نیز بیشتر می‌کند.

بنابراین، تفاوت لوله سبک وسنگین در فرایند اتصال فقط به آسان یا دشوار بودن جوشکاری محدود نمی‌شود و بر طراحی اتصال، میزان مصرف مواد، هزینه تولید و کنترل کیفیت نیز اثر می‌گذارد.

تفاوت در خم‌کاری و شکل‌دهی

لوله سبک معمولاً به نیروی کمتری برای خم‌کاری نیاز دارد، اما احتمال وقوع عیوب زیر در آن بیشتر است:

• چروکیدگی در شعاع داخلی خم
• بیضی‌شدن سطح مقطع
• کاهش ضخامت در شعاع خارجی
• پارگی در ناحیه کششی
• فرورفتگی موضعی
• پیچش مقطع

انتخاب قالب، شعاع خم، لقمه داخلی، سرعت خم‌کاری و روان‌کاری باید متناسب با قطر و ضخامت لوله انجام شود.

لوله سنگین در برابر تغییر شکل موضعی مقاومت بیشتری دارد، اما به دستگاه خم‌کن با توان بالاتر نیاز دارد. میزان برگشت فنری نیز می‌تواند با توجه به استحکام فولاد و نسبت قطر به ضخامت تغییر کند.

در بعضی گریدهای پرمقاومت، شکل‌پذیری پایین ماده باعث می‌شود حتی لوله ضخیم نیز در خم‌های تند دچار ترک شود. بنابراین، نمی‌توان فقط بر اساس عنوان سبک یا سنگین درباره قابلیت خم‌کاری محصول قضاوت کرد.

تفاوت در مقاومت به خوردگی و عمر سرویس

ضخامت بیشتر می‌تواند زمان لازم برای کاهش جداره تا رسیدن به ضخامت بحرانی را افزایش دهد؛ اما لوله سنگین ذاتاً ضدخوردگی نیست. مقاومت به خوردگی بیشتر به عوامل زیر وابسته است:

• جنس و ترکیب شیمیایی فولاد
• نوع پوشش سطح
• کیفیت گالوانیزه
• کیفیت رنگ یا پوشش پلیمری
• رطوبت محیط
• مقدار یون کلرید
• دمای سرویس
• نوع سیال
• سرعت جریان
• شرایط اسیدی یا قلیایی
• وجود خوردگی گالوانیکی

در یک محیط خورنده، انتخاب لوله ضخیم بدون پوشش مناسب یا بدون پیش‌بینی خوردگی مجاز ممکن است فقط زمان خرابی را کمی به تعویق بیندازد.

از سوی دیگر، یک لوله سبک با گرید مناسب و پوشش مهندسی‌شده می‌تواند در سرویس مشخص عملکرد مطلوبی داشته باشد. این موضوع یکی از مواردی است که هنگام تحلیل تفاوت لوله سبک وسنگین باید از قضاوت صرفاً وزنی پرهیز کرد.

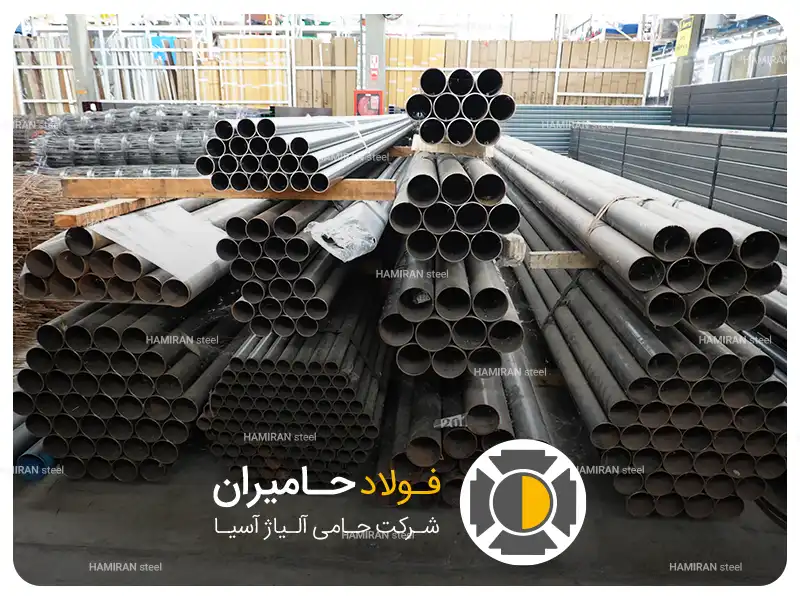

تفاوت در دقت ابعادی و کیفیت سطح

لوله‌های سبک مورد استفاده در صنایع مبلمان، خودرو و قطعات ظریف معمولاً به سطح مناسب، یکنواختی ضخامت، کیفیت خط جوش و دقت قطر حساس هستند. کوچک‌ترین موج، خط، پلیسه یا اعوجاج می‌تواند روی ظاهر محصول نهایی یا کیفیت مونتاژ اثر بگذارد.

در لوله‌های سنگین صنعتی، کیفیت سطح همچنان اهمیت دارد؛ اما کنترل پارامترهای زیر معمولاً حساس‌تر است:

• عیوب حجمی
• پیوستگی درز جوش
• ضخامت واقعی
• بیضی‌شدن مقطع
• مستقیم بودن شاخه
• خواص مکانیکی
• کیفیت سطح داخلی
• وجود ترک یا لایه‌شدگی

بسته به استاندارد و حساسیت سرویس، انجام آزمون‌های غیرمخرب، آزمون هیدرواستاتیک، تست کشش، تست خمش یا بررسی گواهی متریال ممکن است ضروری باشد.

جدول تفاوت لوله سبک و سنگین

این جدول یک مقایسه عمومی است. مشخصات واقعی هر محصول باید از روی دیتاشیت، استاندارد، گواهی آنالیز و اندازه‌گیری مستقیم کنترل شود.

استانداردهای مهم در انتخاب لوله

برای خرید مهندسی ابتدا باید مشخص شود که محصول برای انتقال سیال، کاربرد سازه‌ای، ساخت قطعه مکانیکی یا مصرف تزئینی استفاده خواهد شد.

برخی از استانداردهای قابل بررسی عبارت‌اند از:

•  ASME B36.10:  ابعاد لوله‌های فولادی درزدار و بدون درز مورد استفاده در پایپینگ
• ISO 4200:  جداول ابعاد و جرم واحد طول لوله‌های فولادی
• ASTM A53:  لوله‌های فولادی سیاه و گالوانیزه درزدار و بدون درز
•  ASTM A500:  مقاطع توخالی سازه‌ای فولاد کربنی در شکل‌های گرد، مربع و مستطیل

هرکدام از این استانداردها دامنه کاربرد مشخصی دارند و نمی‌توان استاندارد مربوط به لوله سازه‌ای را بدون بررسی برای یک خط تحت فشار جایگزین استاندارد پایپینگ کرد.

انتخاب مهندسی و خرید مطمئن لوله فولادی

تفاوت لوله سبک وسنگین را نباید به یک مقایسه ساده میان لوله نازک و ضخیم محدود کرد. ضخامت و وزن نقطه شروع بررسی هستند؛ اما گرید فولاد، استاندارد تولید، کیفیت جوش، دقت ابعادی، نوع پوشش، شرایط خوردگی، فشار کاری و نحوه بارگذاری نیز در عملکرد نهایی نقش دارند.

برای کاهش ریسک خرید، مشخصات فنی پروژه باید پیش از ثبت سفارش تعیین شده و وزن واقعی، ضخامت و اسناد فنی محصول کنترل شود. فولاد حامیران با تأمین انواع لوله فولادی و ارائه مشاوره تخصصی، امکان مقایسه مشخصات و انتخاب محصول متناسب با کاربرد پروژه را فراهم می‌کند. برای استعلام موجودی، بررسی مشخصات و خرید لوله سبک یا سنگین، می‌توانید نیاز فنی پروژه خود را با کارشناسان فولاد حامیران در میان بگذارید.
