آزمون متالوگرافی یکی از مهم ترین روش های بررسی کیفیت، ساختار و عملکرد مواد فلزی در خدمات آزمایشگاه متالورژی است. در این آزمون، سطح نمونه پس از آماده سازی تخصصی، با استفاده از میکروسکوپ های متالوگرافی بررسی می شود تا اطلاعات دقیقی درباره اندازه و شکل دانه ها، نوع و توزیع فازها، ناخالصی ها، ترک ها، تخلخل ها و سایر عیوب ساختاری به دست آید.
ریزساختار هر فلز یا آلیاژ ارتباط مستقیمی با خواص مکانیکی، مقاومت به خوردگی، سختی، استحکام و چقرمگی آن دارد. به همین دلیل، بررسی متالوگرافی می تواند نقش مهمی در کنترل کیفیت قطعات، تحلیل شکست، ارزیابی عملیات حرارتی و شناسایی دلایل خرابی تجهیزات صنعتی داشته باشد.
آزمون متالوگرافی چیست؟
متالوگرافی به مجموعه فرآیندهایی گفته می شود که برای آماده سازی و بررسی میکروسکوپی سطح مقطع مواد فلزی انجام می گیرد. در این روش، نمونه ای از قطعه موردنظر برش داده شده و پس از طی مراحل آماده سازی، زیر میکروسکوپ نوری یا تجهیزات تحلیل تصویری قرار می گیرد.
نتایج حاصل از آزمون متالوگرافی مانند یک شناسنامه ساختاری برای قطعه عمل می کنند. این نتایج نشان می دهند که فرآیندهای تولید، ریخته گری، جوشکاری، شکل دهی یا عملیات حرارتی چه تأثیری بر ساختار نهایی ماده گذاشته اند.
مراحل انجام آزمون متالوگرافی
برای دستیابی به تصاویر دقیق و نتایج قابل اعتماد، آماده سازی نمونه باید با دقت و مطابق با روش های استاندارد انجام شود. مراحل اصلی آزمون متالوگرافی عبارت اند از:
برش نمونه
در مرحله نخست، بخشی از قطعه متناسب با محل مورد بررسی انتخاب و برش داده می شود. عملیات برش باید به گونه ای انجام شود که حرارت، فشار و تغییر شکل ایجادشده، کمترین تأثیر را بر ریزساختار نمونه داشته باشد.
مانت کردن نمونه
نمونه های کوچک یا دارای شکل نامنظم معمولاً داخل رزین قرار می گیرند. مانت کردن می تواند به روش گرم یا سرد انجام شود و هدف آن، تسهیل جابه جایی نمونه و آماده سازی یکنواخت سطح است.
سنباده زنی و پولیش
سطح نمونه ابتدا با کاغذهای سنباده دارای دانه بندی مختلف صاف می شود. سپس عملیات پولیش با استفاده از مواد ساینده مناسب انجام می گیرد تا سطحی کاملاً صیقلی و بدون خراش ایجاد شود.
اچ کردن
پس از پولیش، از محلول شیمیایی متناسب با جنس آلیاژ برای اچ کردن سطح استفاده می شود. این مرحله باعث ایجاد کنتراست میان دانه ها و فازهای مختلف شده و ریزساختار ماده را برای مشاهده میکروسکوپی نمایان می کند.

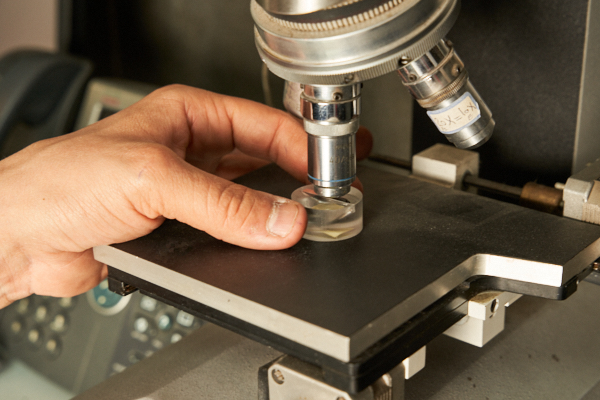

بررسی میکروسکوپی و تحلیل تصویر
در مرحله نهایی، سطح آماده شده با استفاده از میکروسکوپ متالوگرافی بررسی می شود. تصاویر تهیه شده می توانند برای تعیین اندازه دانه، بررسی فازها، شناسایی عیوب و ارزیابی کیفیت ساختار مورد تحلیل قرار گیرند.
آزمون متالوگرافی چه اطلاعاتی ارائه می دهد؟
با انجام آزمون متالوگرافی می توان اطلاعات ارزشمندی درباره ساختار و کیفیت مواد فلزی به دست آورد، از جمله:
- اندازه، شکل و نحوه توزیع دانه ها
- نوع، مقدار و توزیع فازهای مختلف
- وجود ترک، تخلخل، حفره و ناخالصی
- بررسی ساختار فلز پایه، جوش و منطقه متأثر از حرارت
- ارزیابی کیفیت عملیات حرارتی
- بررسی عمق سختی یا کربن زدایی سطح
- شناسایی دلایل شکست و خوردگی قطعات
- مقایسه ساختار قطعه با مشخصات فنی یا استاندارد موردنظر
این اطلاعات به کارشناسان کمک می کنند تا ارتباط میان ریزساختار و عملکرد قطعه را بهتر درک کرده و درباره پذیرش، اصلاح یا جایگزینی آن تصمیم گیری کنند.
کاربرد آزمون متالوگرافی در صنایع
آزمون متالوگرافی در بسیاری از صنایع تولیدی و مهندسی کاربرد دارد. در صنعت خودروسازی، این آزمون برای کنترل کیفیت قطعات موتور، چرخ دنده ها، شفت ها و قطعات عملیات حرارتی شده استفاده می شود. در صنایع نفت، گاز و پتروشیمی نیز بررسی ساختار لوله ها، اتصالات، مخازن و تجهیزات در معرض خوردگی اهمیت زیادی دارد.
در صنایع فولاد، ریخته گری، هوافضا، پزشکی، نیروگاهی و ساخت وساز نیز از متالوگرافی برای ارزیابی مواد اولیه، بررسی جوش ها، تحلیل شکست و کنترل فرآیندهای تولید استفاده می شود. این آزمون همچنین در توسعه آلیاژهای جدید و مهندسی معکوس قطعات صنعتی نقش مؤثری دارد.
نقش متالوگرافی در تحلیل شکست و کنترل کیفیت
شکست یک قطعه ممکن است بر اثر انتخاب نامناسب مواد، عملیات حرارتی غیراصولی، وجود ناخالصی، رشد بیش از حد دانه ها، جوشکاری نامناسب یا ایجاد ترک و تخلخل رخ دهد. آزمون متالوگرافی با آشکارسازی این ویژگی ها، مسیر شناسایی علت اصلی خرابی را تسهیل می کند.
در کنترل کیفیت نیز می توان با مقایسه ریزساختار قطعه تولیدشده با نمونه مرجع یا الزامات فنی، از انطباق محصول با شرایط مورد انتظار اطمینان حاصل کرد. شناسایی زودهنگام مشکلات ساختاری از تولید انبوه قطعات معیوب، خرابی تجهیزات و تحمیل هزینه های تعمیر و توقف خط تولید جلوگیری می کند.
انجام آزمون متالوگرافی در آزمایشگاه اندیشه بنیان حامی صنعت
آزمایشگاه اندیشه بنیان حامی صنعت با برخورداری از کارشناسان متخصص، تجهیزات آماده سازی نمونه، میکروسکوپ های متالوگرافی و امکانات تحلیل تصویر، خدمات بررسی ریزساختار انواع فلزات آهنی و غیرآهنی را ارائه می دهد. نمونه ها بر اساس نوع ماده و هدف بررسی آماده سازی شده و نتایج به صورت تصاویر میکروسکوپی و گزارش تخصصی در اختیار مشتری قرار می گیرند.
برای کنترل کیفیت قطعات، ارزیابی عملیات حرارتی، بررسی ساختار جوش یا شناسایی علت شکست و خوردگی تجهیزات، می توانید از خدمات آزمون متالوگرافی آزمایشگاه اندیشه بنیان حامی صنعت استفاده کنید. انجام بررسی های دقیق آزمایشگاهی به شما کمک می کند پیش از بروز خرابی های جدی، عیوب ساختاری را شناسایی کرده و تصمیم های مطمئن تری درباره تولید، تعمیر یا انتخاب مواد بگیرید.
