آزمون های غیرمخرب

آزمون های غیرمخرب یکی از مهم ترین بخش های خدمات آزمایشگاه فولاد حامیران برای ارزیابی کیفیت، سلامت و ایمنی قطعات صنعتی محسوب می شوند. در این روش ها، عیوب سطحی و داخلی قطعه بدون برش، تخریب یا ایجاد تغییر در ساختار آن شناسایی می شوند. آزمایشگاه متالورژی اندیشه بنیان حامی صنعت با استفاده از روش های مختلف بازرسی غیرمخرب، امکان بررسی قطعات فلزی، اتصالات جوشکاری، ورق ها، لوله ها، مخازن، سازه ها و تجهیزات صنعتی را فراهم می کند.

آزمون های غیرمخرب یا NDT برای تشخیص ترک، تخلخل، حفره، آخال، خوردگی، ناپیوستگی های جوش، کاهش ضخامت و سایر عیوب احتمالی به کار می روند. این عیوب ممکن است در زمان تولید، جوشکاری، ریخته گری، ماشین کاری یا در اثر کارکرد طولانی مدت تجهیزات ایجاد شوند. شناسایی به موقع آن ها می تواند از خرابی ناگهانی تجهیزات، توقف خطوط تولید و ایجاد خسارت های فنی و مالی جلوگیری کند.

اهمیت انجام آزمون های غیرمخرب

کنترل ظاهری قطعات به تنهایی برای اطمینان از سلامت کامل آن ها کافی نیست؛ زیرا بسیاری از ناپیوستگی ها در داخل قطعه یا نزدیکی سطح قرار دارند و با چشم قابل مشاهده نیستند. انتخاب روش مناسب NDT بر اساس جنس قطعه، نوع عیب احتمالی، ضخامت، شکل هندسی و شرایط بهره برداری انجام می شود.

مهم ترین مزایای استفاده از آزمون های غیرمخرب عبارت اند از:

• شناسایی عیوب بدون تخریب یا آسیب به قطعه

• افزایش ایمنی تجهیزات و سازه های صنعتی

• کنترل کیفیت مواد اولیه، قطعات و اتصالات جوش

• کاهش هزینه های تعمیر، تعویض و توقف تولید

• امکان بررسی تجهیزات در مراحل ساخت یا بهره برداری

• ارائه نتایج سریع برای تصمیم گیری فنی

• افزایش طول عمر قطعات و تجهیزات

خدمات تست التراسونیک (UT)

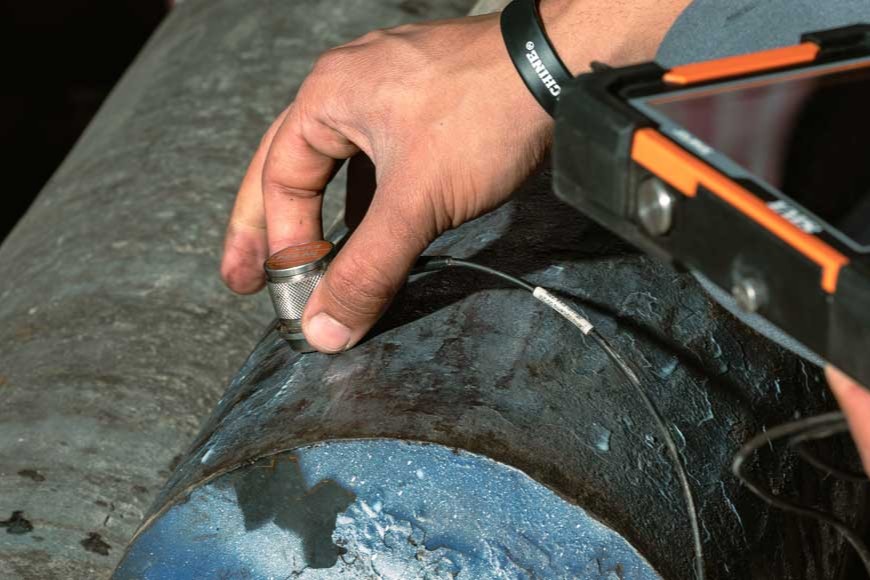

تست التراسونیک یا UT یکی از دقیق ترین روش های بازرسی غیرمخرب برای شناسایی عیوب داخلی و زیرسطحی است. در این آزمون، امواج فراصوت از طریق یک پراب وارد قطعه می شوند. برخورد امواج با ترک، تخلخل، آخال یا سایر ناپیوستگی ها باعث ایجاد بازتاب می شود و بازرس با تحلیل سیگنال های نمایش داده شده روی دستگاه، محل و وضعیت عیب را بررسی می کند.

پیش از انجام آزمون، سطح قطعه پاک سازی شده و مایع کوپلنت برای انتقال مناسب امواج روی آن قرار می گیرد. سپس دستگاه متناسب با جنس، ضخامت و نوع قطعه کالیبره می شود.

تست UT در بازرسی جوش ها، ورق های فولادی، لوله ها، قطعات ریخته گری، مخازن، تجهیزات تحت فشار، میل لنگ ها و قطعات ماشین آلات کاربرد دارد. دقت بالا، قدرت نفوذ مناسب، ارائه سریع نتایج، قابلیت دسترسی از یک سمت قطعه و امکان اندازه گیری ضخامت از مهم ترین مزایای این روش هستند. اجرای صحیح آزمون و تفسیر نتایج آن به اپراتور متخصص و تجهیزات کالیبره نیاز دارد.

خدمات آزمون ذرات مغناطیسی (MT)

آزمون ذرات مغناطیسی یا MT برای تشخیص ترک ها و ناپیوستگی های سطحی و نزدیک به سطح در مواد فرومغناطیسی مانند فولاد و چدن استفاده می شود. در این روش، قطعه مغناطیسی شده و ذرات مغناطیسی خشک یا معلق روی سطح آن اعمال می شوند. وجود ناپیوستگی باعث نشت میدان مغناطیسی و تجمع ذرات در محل عیب خواهد شد.

این روش در بازرسی خطوط لوله، اتصالات جوشکاری، قطعات خودرو، تجهیزات سنگین، قطعات ماشین کاری شده و سازه های فولادی کاربرد دارد. سرعت اجرا، مشاهده فوری نتایج، هزینه مناسب و قابلیت انجام آزمون در محل از مزایای MT هستند. این آزمون برای فلزات غیر فرومغناطیسی مانند آلومینیوم، مس و فولادهای زنگ نزن آستنیتی قابل استفاده نیست و در برخی موارد پس از آزمون، مغناطیس زدایی قطعه ضرورت دارد.

خدمات آزمون مایع نافذ (PT)

آزمون مایع نافذ یا PT روشی ساده و حساس برای شناسایی ترک ها، تخلخل ها و ناپیوستگی هایی است که به سطح قطعه راه دارند. در این روش، ابتدا سطح کاملاً تمیز می شود و سپس مایع نافذ روی قطعه اعمال می گردد. مایع بر اثر خاصیت موئینگی وارد ترک ها شده و پس از پاک سازی مواد اضافی، ماده آشکارساز روی سطح قرار می گیرد تا محل ناپیوستگی مشخص شود.

تست PT برای بررسی قطعات فلزی آهنی و غیرآهنی، جوش ها، مخازن، لوله ها، قطعات ریخته گری، پره های توربین و برخی قطعات سرامیکی و پلاستیکی غیرمتخلخل مناسب است. هزینه پایین، تجهیزات قابل حمل، حساسیت مناسب و امکان اجرا روی قطعات با اشکال مختلف از مزایای آن به شمار می روند. این آزمون تنها عیوب باز به سطح را شناسایی می کند و برای سطوح متخلخل یا بسیار خشن مناسب نیست.

خدمات بازرسی چشمی (VT)

بازرسی چشمی یا VT نخستین مرحله در بسیاری از فرایندهای کنترل کیفیت و آزمون های غیرمخرب است. در این روش، وضعیت ظاهری قطعه یا اتصال جوش با چشم یا ابزارهایی مانند ذره بین، گیج جوش، کولیس، چراغ، آینه و بروسکوپ بررسی می شود.

بازرسی VT برای شناسایی ترک های سطحی، خوردگی، تغییر شکل، بریدگی کنار جوش، تخلخل ظاهری، نفوذ ناقص قابل مشاهده و ناهماهنگی ابعادی کاربرد دارد. این روش سریع و اقتصادی است و می تواند نیاز به انجام آزمون های تکمیلی مانند UT، MT یا PT را مشخص کند؛ بااین حال، توانایی شناسایی عیوب داخلی را ندارد.

استانداردهای آزمون های غیرمخرب

خدمات آزمون های غیرمخرب بر اساس نوع قطعه، صنعت و الزامات پروژه می توانند مطابق استانداردهایی مانند ASTM، ISO، ASME، AWS، API، DIN و BS انجام شوند. انتخاب استاندارد مناسب، کالیبراسیون تجهیزات، آماده سازی صحیح سطح و استفاده از بازرس دارای صلاحیت، نقش مستقیمی در اعتبار نتایج دارد.

آزمایشگاه متالورژی اندیشه بنیان حامی صنعت با ارائه خدمات UT، MT، PT و VT به صنایع نفت و گاز، پتروشیمی، فولاد، خودروسازی، ماشین سازی، ساختمان، مخزن سازی و تجهیزات صنعتی کمک می کند تا کیفیت قطعات و اتصالات خود را پیش از بهره برداری یا در دوره های بازرسی ارزیابی کنند.
