تفاوت پایپ و تیوب (Pipe و Tube) بیشتر در نحوه سایزبندی، تعیین قطر و ضخامت، تلرانس‌های ابعادی و استانداردهای ساخت آن‌هاست. پایپ معمولاً با سایز اسمی (NPS) و رده ضخامت (Schedule) مشخص می‌شود، در حالی که تیوب اغلب بر اساس قطر خارجی (OD) و ضخامت دیواره اندازه‌گذاری می‌شود. به همین دلیل، دو محصول با اندازه ظاهری مشابه ممکن است مشخصات ابعادی متفاوتی داشته باشند و لزوماً جایگزین یکدیگر نباشند. این تفاوت‌ها در مشخصات فنی می‌توانند بر قیمت لوله نیز تأثیرگذار باشند.
مقایسه پایپ (Pipe) و تیوب (Tube)؛ مهم‌ترین تفاوت‌ها در یک نگاه

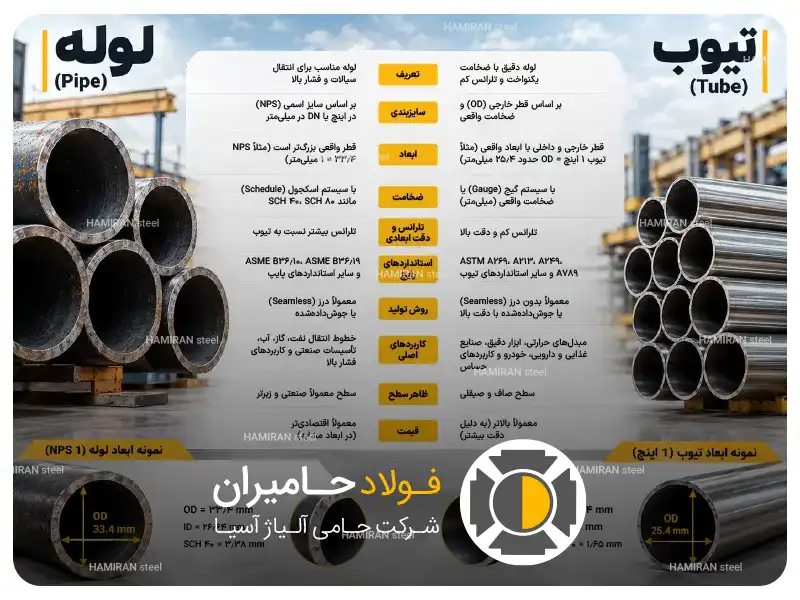

پایپ و تیوب اگرچه از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما از نظر نحوه سایزبندی، قطر، ضخامت دیواره، استانداردهای ساخت، روش تولید و کاربردهای صنعتی تفاوت‌های مهمی دارند. پایپ معمولاً برای انتقال سیالات در خطوط لوله و تأسیسات صنعتی استفاده می‌شود، در حالی که تیوب بیشتر در تجهیزات دقیق، مبدل‌های حرارتی و ساخت قطعات صنعتی کاربرد دارد. همچنین، تفاوت در تلرانس‌های ابعادی و الزامات فنی می‌تواند بر انتخاب هرکدام تأثیر بگذارد. در اینفوگرافیک زیر، تفاوت‌های اصلی پایپ و تیوب از نظر مشخصات فنی، ابعاد و کاربرد به‌صورت مقایسه‌ای نمایش داده شده است تا بتوانید ویژگی‌های هر دو را در یک نگاه بررسی کنید:
پایپ (Pipe) چیست؟
پایپ به لوله‌ای با مقطع دایره‌ای گفته می‌شود که وظیفه اصلی آن انتقال سیالات در سیستم‌های لوله‌کشی و خطوط انتقال صنعتی است. این لوله‌ها به‌عنوان بخشی از شبکه انتقالسیالات ، امکان جابه‌جایی آب، نفت، گاز، بخار و سایر سیالات را بین تجهیزات و بخش‌های مختلف یک مجموعه صنعتی فراهم می‌کنند.
پایپ‌ها با توجه به نوع کاربرد و شرایط عملیاتی ، در جنس‌ها، اندازه‌ها و روش‌های تولید مختلف عرضه می‌شوند و در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و تأسیسات ساختمانی کاربرد گسترده‌ای دارند. انتخاب پایپ مناسب باید با توجه به نوع سیال، فشار و دمای عملیاتی، شرایط محیطی و الزامات فنی سیستم انجام شود. همچنین، قیمت لوله با توجه به جنس، سایز، ضخامتدیواره ، روش تولید و برند سازنده متفاوت است و باید در کنار مشخصات فنی هنگام انتخاب محصول بررسی شود.
انواع پایپ
پایپ‌ها بر اساس روش تولید، جنس و نوع کاربرد به دسته‌های مختلفی تقسیم می‌شوند که هرکدام ویژگی‌ها و شرایط استفاده متفاوتی دارند. مهم‌ترین انواع پایپ عبارت‌اند از:
- پایپ بدون درز (Seamless Pipe): بدون درز جوش طولی تولید می‌شود و در خطوط انتقال و سیستم‌های صنعتی با الزامات فنی مشخص کاربرد دارد.
- پایپ درزدار (Welded Pipe): از طریق شکل‌دهی و جوشکاری ورق یا نوار فولادی تولید می‌شود و در خطوط انتقال سیالات و تأسیسات صنعتی مورد استفاده قرار می‌گیرد.
- پایپ فولاد کربنی (Carbon Steel Pipe): از رایج‌ترین انواع پایپ صنعتی است که در خطوط انتقال آب، نفت، گاز و بخار کاربرد دارد.
- پایپ استنلس استیل (Stainless Steel Pipe): به دلیل مقاومت مناسب در برابر خوردگی، در صنایع غذایی، دارویی و شیمیایی استفاده می‌شود.
- پایپ فولاد آلیاژی (Alloy Steel Pipe): بسته به گرید و مشخصات فنی، برای کاربردهایی با شرایط دمایی و فشاری خاص مورد استفاده قرار می‌گیرد.
انتخاب نوع پایپ به شرایط عملیاتی، نوع سیال، فشار، دما و استانداردهای موردنیاز بستگی دارد؛ بنابراین هیچ‌یک از این انواع را نمی‌توان بدون بررسی مشخصات فنی، برای تمام کاربردها مناسب دانست.
مشخصات و ویژگی‌های فنی پایپ
- شکل مقطع: دایره‌ای و مناسب برای انتقال سیالات در سیستم‌های لوله‌کشی.
- سایزبندی: معمولاً بر اساس اندازه اسمی NPS یا DN تعیین می‌شود.
- ضخامت دیواره: با رده‌هایی مانند Schedule 40 و Schedule 80 یا ضخامت مشخص بر حسب میلی‌متر بیان می‌شود.
- جنس و متریال: فولاد کربنی، فولاد آلیاژی و استنلس استیل از جنس‌های رایج پایپ‌های صنعتی هستند.
- روش تولید: به دو صورت درزدار جوشی و بدون درز مانیسمان تولید می‌شود.
- استانداردهای ساخت: بسته به کاربرد، مطابق استانداردهایی مانند ASTM A106، ASTM A53 و API 5L تولید و عرضه می‌شود.
- تحمل فشار و دما: به جنس، گرید، ضخامت دیواره، استاندارد و شرایط طراحی بستگی دارد.
- کاربرد صنعتی: انتقال نفت، گاز، آب، بخار و سایر سیالات در خطوط انتقال و تأسیسات صنعتی.
تیوب (Tube) چیست؟
تیوب نوعی مقطع توخالی فلزی است که در اشکال مختلف، از جمله دایره‌ای، مربعی و مستطیلی تولید می‌شود و در ساخت تجهیزات صنعتی، انتقال سیالات، سیستم‌های حرارتی و قطعات مکانیکی کاربرد دارد. ابعاد این محصول معمولاً بر اساس قطرخارجی و ضخامت دیواره مشخص می‌شود و می‌تواند متناسب با نیاز پروژه، با دقت ابعادی و کیفیت سطح مشخصی تولید شود.
تیوب‌ها در صنایعی مانند نفت و گاز، پتروشیمی، خودروسازی، نیروگاهی و تجهیزات پزشکی مورد استفاده قرار می‌گیرند. یکی از ویژگی‌های مهم آن‌ها، تنوع در ابعاد، جنس و تلرانس‌های ساخت است که امکان استفاده در تجهیزات حساس و کاربردهای نیازمند دقت بالا را فراهم می‌کند. انتخاب تیوب مناسب به شرایط کاری، مقاومت و خواص مکانیکی موردنیاز، دقت ابعادی و الزامات استاندارد محصول بستگی دارد.
انواع تیوب (Tube)
تیوب‌ها بر اساس روش تولید، جنس و نوع کاربرد به انواع مختلفی تقسیم می‌شوند که مهم‌ترین آن‌ها عبارت‌اند از:
- تیوب بدون درز (Seamless Tube): بدون درز جوش تولید می‌شود و در تجهیزات صنعتی با الزامات فنی خاص کاربرد دارد.
- تیوب درزدار (Welded Tube): از طریق شکل‌دهی و جوشکاری ورق یا نوار فلزی تولید می‌شود و در تجهیزات صنعتی و ساخت قطعات کاربرد دارد.
- تیوب استنلس استیل (Stainless Steel Tube): به دلیل مقاومت در برابر خوردگی، در صنایع غذایی، دارویی و شیمیایی استفاده می‌شود.
- تیوب مکانیکی (Mechanical Tube): برای ساخت قطعات خودرو، ماشین‌آلات و تجهیزات مکانیکی کاربرد دارد.
- تیوب مبدل حرارتی (Heat Exchanger Tube): برای انتقال حرارت بین سیالات در مبدل‌های حرارتی و تجهیزات صنعتی استفاده می‌شود.
انتخاب نوع تیوب به جنس، دقت ابعادی، شرایط کاری و استانداردهای موردنیاز بستگی دارد.

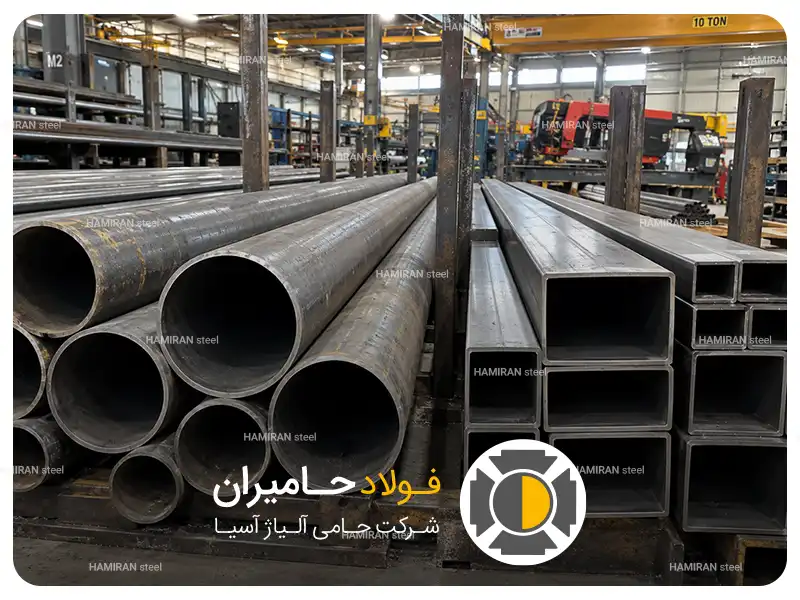

مشخصات و ویژگی‌های فنی تیوب
- شکل مقطع: به‌صورت دایره‌ای، مربعی، مستطیلی و سایر اشکال متناسب با کاربرد تولید می‌شود.
- سایزبندی: معمولاً بر اساس قطر خارجی (OD) یا ابعاد بیرونی مقطع و ضخامت دیواره مشخص می‌شود.
- ضخامت دیواره: بر حسب میلی‌متر یا اینچ بیان می‌شود و در برخی انواع تیوب از سیستم گیج (Gauge) نیز استفاده می‌شود.
- دقت ابعادی: امکان تولید با تلرانس‌های دقیق و کنترل‌شده متناسب با استاندارد و نیاز تجهیزات صنعتی را دارد.
- جنس و متریال: از فولاد کربنی، فولاد آلیاژی، استنلس استیل و فلزات غیرآهنی مانند مس و آلومینیوم ساخته می‌شود.
- روش تولید: در انواع درزدار و بدون درز تولید شده و در برخی کاربردها با فرآیندهایی مانند کشش سرد به ابعاد نهایی می‌رسد.
- استانداردهای ساخت: استانداردهایی مانند ASTM A213 برای برخی تیوب‌های بویلری و مبدل حرارتی، ASTM A269 برای تیوب‌های استنلس استیل و ASTM A519 برای تیوب‌های مکانیکی بدون درز کاربرد دارند.
- مقاومت در برابر فشار و دما: با توجه به جنس، گرید، ضخامت، استاندارد و شرایط طراحی تعیین می‌شود.
- کاربرد صنعتی: در مبدل‌های حرارتی، بویلرها، سیستم‌های هیدرولیک، ابزار دقیق، تجهیزات خودروسازی و ساخت قطعات صنعتی استفاده می‌شود.
کاربرد های پایپ (Pipe) و تیوب (Tube)
انتخاب بین پایپ و تیوب فقط به صنعت مصرف‌کننده وابسته نیست، بلکه به عملکرد مورد انتظار در تجهیز یا سیستم بستگی دارد. پایپ‌ها عمدتاً برای انتقال حجم بالای سیالات در خطوط لوله و شبکه‌های صنعتی به کار می‌روند، در حالی که تیوب‌ها علاوه بر انتقال سیالات، در تجهیزات انتقال حرارت، سیستم‌های دقیق و ساخت قطعات مکانیکی نیز استفاده می‌شوند. مهم‌ترین کاربردهای هرکدام عبارت‌اند از:
کاربردهای پایپ
- صنایع نفت و گاز: انتقال نفت خام، گاز طبیعی و فرآورده‌های نفتی در خطوط انتقال و پالایشگاه‌ها.
- صنایع پتروشیمی: جابه‌جایی سیالات فرآیندی، مواد شیمیایی و گازها میان واحدهای تولیدی.
- نیروگاه‌ها: انتقال بخار داغ، آب تغذیه و سیالات در مدارهای نیروگاهی.
- شبکه‌های آب و فاضلاب: انتقال و توزیع آب و جابه‌جایی پساب در خطوط اصلی و فرعی.
- تأسیسات صنعتی و ساختمانی: اجرای شبکه‌های گرمایش، سرمایش، گازرسانی و اطفای حریق.
کاربردهای تیوب
- مبدل‌های حرارتی: استفاده در مسیر جریان سیالات برای انتقال حرارت و کنترل دمای فرآیند.
- بویلرها و کندانسورها: عبور آب، بخار یا سیالات خنک‌کننده در تجهیزات تبادل حرارت.
- سیستم‌های هیدرولیک و پنوماتیک: انتقال روغن یا هوای فشرده در مدارهای کنترلی و ماشین‌آلات.
- تجهیزات ابزار دقیق: انتقال نمونه‌های فرآیندی و ایجاد اتصالات دقیق میان تجهیزات اندازه‌گیری.
- صنایع خودروسازی: ساخت لوله‌های دقیق سیستم ترمز، قطعات شاسی و اجزای مکانیکی.
- ماشین‌سازی: تولید بوش‌ها، سیلندرها و قطعات توخالی با ابعاد و تلرانس مشخص.
نکته تخصصی: تفاوت کاربرد پایپ و تیوب به معنای محدودبودن هر محصول به یک صنعت نیست. برای مثال، هر دو در صنایع نفت و گاز استفاده می‌شوند، اما پایپ معمولاً در خطوط اصلی انتقال و تیوب در تجهیزات ابزار دقیق، مبدل‌های حرارتی و مدارهای کنترلی کاربرد دارد.
استحکام و تحمل فشار پایپ و تیوب در صتایع مختلف
در صنایعی مانند نفت و گاز، پتروشیمی و نیروگاه‌ها، پایپ و تیوب تحت فشارهای عملیاتی متفاوتی قرار می‌گیرند. فشار سیال باعث ایجاد تنش در دیواره این مقاطع می‌شود و در صورت تجاوز از محدوده مجاز، احتمال تغییر شکل، نشتی یا ترکیدگی وجود دارد. میزان تحمل فشار پایپ و تیوب به نسبت قطر به ضخامت دیواره، استحکام متریال و شرایط طراحی بستگی دارد. در پایپ‌ها، رده‌هایی مانند SCH 40 و SCH 80 برای مشخص‌کردن ضخامت استفاده می‌شوند، در حالی که در تیوب‌ها معمولاً قطر خارجی و ضخامت دیواره مستقیماً تعیین می‌شود.

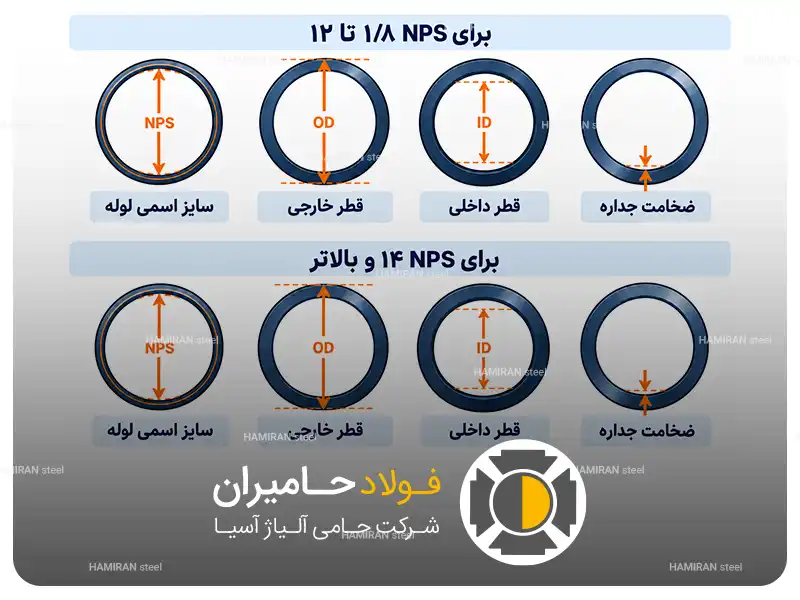

برای درک بهتر ارتباط ابعاد با تحمل فشار، در تصویر زیر سایز اسمی لوله (NPS)، قطر خارجی (OD)، قطر داخلی (ID) و ضخامت دیواره نمایش داده شده است. این مقایسه نشان می‌دهد که سایز اسمی لزوماً برابر با قطر واقعی نیست و ضخامت دیواره نیز بر قطر داخلی و ظرفیت تحمل فشار تأثیر دارد.
هنگام سفارش، Pipe و Tube را چگونه مشخص کنیم؟
در سفارش صنعتی، استفاده از عنوان‌هایی مانند لوله ۱ اینچ به‌تنهایی می‌تواند مبهم باشد؛ زیرا پایپ و تیوب ممکن است با نام ظاهراً مشابه، ابعاد واقعی متفاوتی داشته باشند. برای کاهش خطای سفارش باید مشخصات محصول متناسب با سیستم سایزبندی آن اعلام شود.
• برای پایپ: NPS یا DN، رده ضخامت یا Schedule، جنس و گرید، استاندارد ساخت و مقدار موردنیاز را مشخص کنید.
• برای تیوب: قطر خارجی (OD) یا ابعاد بیرونی، ضخامت دیواره، جنس، استاندارد و تلرانس موردنیاز را اعلام کنید.
در پروژه‌هایی که فشار، دما یا شرایط خوردگی اهمیت دارد، این موارد نیز باید همراه با کاربرد نهایی در استعلام فنی اعلام شوند تا محصول انتخاب‌شده با شرایط واقعی بهره‌برداری تطابق داشته باشد.
انتخاب مهندسی و خرید مطمئن پایپ و تیوب
خرید مطمئن پایپ و تیوب با شناخت نیازهای فنی پروژه وانتخاب صحیح محصول آغاز می‌شود. تطابق جنس، گرید، استاندارد و مشخصات فنی متناسب با شرایط پروژه، نقش مهمی در عملکرد مناسب تجهیزات و جلوگیری از هزینه‌های اضافی دارد. به همین دلیل، انتخاب بین پایپ و تیوب باید بر اساس نوع کاربرد و الزامات فنی انجام شود.
فولاد حامیران با ارائه خدمات مشاوره تخصصی، به خریداران کمک می‌کند تا با بررسی شرایط پروژه، مناسب‌ترین محصول را از نظر مشخصات فنی، کاربرد و هزینه تأمین انتخاب کنند. برای اطمینان بیشتر از انتخاب و خرید خود، می‌توانید از طریق بخش مشاوره فولاد حامیران، راهنمایی‌های لازم را از کارشناسان دریافت کنید.
