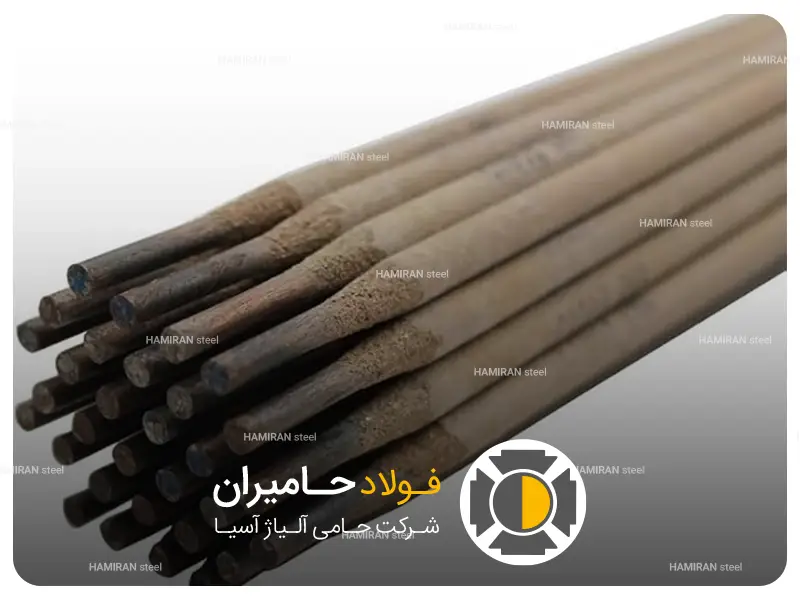

انواع الکترود از لحاظ جنس مفتول
الکترود یک میله و مفتول فلزی است که دور آن یک روکش ( پوشش) قرار گرفته است. جنس این میله نیز در کارکرد و کیفیت کاری آن تاثیرگذار خواهد بود و نوع قطعات جوشکاری شونده با جنس میله (مغزی) ارتباط مستقیم دارند. انواع الکترود جوشکاری بر اساس جنس مفتول(مغزی) عبارتند از :- الکترود فولاد کربن پایین
- الکترود فولاد کربن متوسط
- الکترود فولاد کربن زیاد
- الکترود چدن
- الکترود آهنی
- الکترود غیر آهنی
- الکترود آلیاژی
دسته بندی الکترود بر اساس نوع روکش
- الکترودهای قلیایی : e7018
- الکترودهای روتیلی : الکترود e6013
- الکترودهای سلولزی e6010- الکترود e6011
- الکترودهای اسیدی : e7027
- الکترودهای اکسیدی : e7018
- الکترودهای چسبان سریع : e6027- e6028
- الکترودهای انجماد سریع : e6010- e6011
- الکترودهای انجماد پرشده : e6013- e7014 (Fill Freeze)
ویژگیهای الکترود e6013
الکترود e6013 ، از دسته الکترود های روکش دار روتیلی محسوب می گردند . این نوع الکترود نفوذی و برای پروژه های متنوع صنعتی قابل استفاده می باشد . در جوشکاری قوس الکتریکی دستی نیز استفاده می شود . الکترود e6013 ،قابلیت جوشکاری در همه حالات را دارا میباشد و به همین علت برای مصرف کننده مقرون به صرفه میباشد. بنابراین نیاز به صرف هزینه بالا برای خرید انواع الکترود ها را ندارد . با توجه به کیفیت بالا و مشخصات مکانیکی آن در پروژه های مختلف بسیار مورد استفاده قرار می گیرد . الکترود e6013، معمولا به دلیل اینکه جزو الکترود های جوشکاری فولاد ساده کربنی می باشد ، به طور معمول برای جوشکاری های ساختمانی مثل درب و پنجره و ... مورد استفاده قرار می گیرد. الکترود e6013 ، یکی از دلایل کاربرد فراوان این الکترود قابل استفاده بودن برای هر دو قطب AC و DC می باشد. الکترود e6013 ، معمولا جزو الکترود های به طول 350 میلی متر می باشد .برای اطلاعات بیشتر درباره الکترودها می توانید به مقاله همه دسته بندی الکترودها مراجعه نمایید.ویژگی های الکترود e6013 در جوشکاری
ایجاد سطح صاف ، مقاومت بالا و استحکام بالا می باشد مقاومت الکترود 6013 برابر 60000Psi یا 420Mpa می باشد و بریدگی و پاشیدگی به کمترین میزان ممکن است . %35 وزن روکش الکترود 6013 از روتیل ( اکسید تیتانیوم ) تشکیل شده و مواد دیگری مانند سیلیکات های طبیعی مثلا سلولز، فلدسپار و خاک رس، چسب سیلیکات پتاسیم ، فرومنگنز هم به آن اضافه می شود. این الکترود دارای قوسی نرم و سبک است و دارای کمترین میزان نفوذ در میان رده الکترودهای e60XX است. این خاصیت همراه با شدت جریان و حرارت ورودی کم، باعث کاهش پاشیدگی مذاب، کاهش بریدگی کناره جوش (Undercut) ،کاهش سوختگی و پیچیدگی قطعه میگردد. به همین علت الکترود e6013 برای جوشکاری ورق های نازک (کمتر از 2mm ) مناسب است. ظاهر جوش این نوع الکترود صاف با موج های ریز و سطح جوش آن تخت تا کمی محدب است. تنها در جوشهای گوشه می تواند سطح جوش مقعر ایجاد بکند. درالکترود 6013 قوس الکتریکی راحت ایجاد و شکل می گیرد و پایداری مناسبی هم دارد به همین دلیل کار کردن با آن نسبتاً راحت و کاربری زیادی در صنایع مختلف دارد. الکترود e6013 برای مصارف عمومی ، ساخت اسکلت های فلزی ، مونتاژ کاری، جوشکاری فولادهای معمولی ساختمانی ، جوشکاری مخازن ، جوش ورق های نازک و سایر کارهای مشابه کاربرد دارد . دراغلب موارد نیازی به خشک کردن روکش الکترود قبل از جوشکاری نمیباشد. اما در صورت توصیه سازنده، نسبت به خشک کردن آن اقدام نمایید . الکترود جوشکاری e6013 در برند های مختلفی در بازار ارائه شده اند که " آما " و " میکا " از جمله معرف ترین آنها میباشد.الکترود e6013 و الکترود e6010

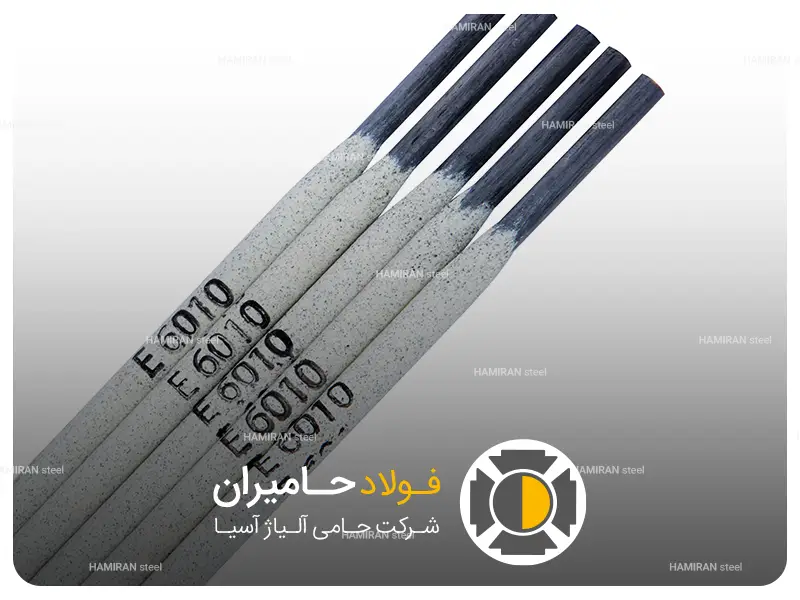

الکترودهای e6013 و e6010 به عنوان دونوع از معروفترین و پرکاربردی ترین الکترودها در صنعت جوشکاری و در روش جوشکاری در فرآیند قوس الکترود دستی شناخته میشوند. این دو نوع الکترود دارای کاربردهای متفاوتی میباشند که بطور مختصر بشرح ذیل میباشند :مقایسه الکترود e6013 و الکترود e6010
مقایسه این دو الکترود نشان میدهد که دارای تفاوتهایی با یکدیگر میباشند که عبارتند از :- الکترود 6013 دارای پوشش روتیلی و الکترود 6010 دارای پوشش سلولزی است .
- الکترود 6013 در جوشکاری فولاد ساختمانی و مخزن سازی ها مورد استفاده داشته و الکترود 6010 بیشترین مورد مصرف را در خطوط لوله و انتقال دارا میباشد.
- جوش حاصل ازالکترود 6013 دارای سیالیت و روانی بیشتری نسبت به الکترودهای 6010 میباشد.
- جریان جوشکاری در الکترود 6013 با جریان AC و DC میباشد و در الکترود 6010 با جریان DC میباشد.
- الکترود 6013 دارای سرباره و گل جوش فراوانی است اما الکترود 6010 دارای سرباره و گل جوش کم میباشد.
- الکترود 6013 برای جوشکاری حالتهای گوشه و افقی مناسب میباشد و الکترود 6010 برای جوشکاری قائم و سقفی مورد استفاده دارد.
- کاربرد ویژه الکترود 6010 در جوشکاری فولادهای نرمه می باشد و الکترود 6013 قابلیت جوش در بسیاری از پروژهها را دارد.
|
نوع الکترود |
سایز الکترود |
ردیف |
||
|
E7018 |
E6013 |
E6010 |
||
|
70-110 A |
45-90 A | 40-80 A | 2.5 mm |
1 |
|
105-155 A |
80-130 A | 75-125 A | 3.25 mm |
2 |
|
130-200 A |
105-180 A | 110-170 A | 4.00 mm |
3 |
|
200-275 A |
150-230 A | 140-215 A | 5.00 mm |
4 |
