ورق CK45 یکی از پرکاربردترین ورق های صنعتی در حوزه ماشین سازی و ساخت قطعات تحت تنش متوسط است. این محصول به دلیل ترکیب مناسب استحکام، سختی و قابلیت ماشین کاری، در بسیاری از فرآیندهای ساخت و تولید مورد توجه قرار می گیرد و معمولاً به صورت نورد گرم در ابعاد و ضخامت های مختلف عرضه می شود.
برای تولید قطعه ی مورد نظر، آشنایی با مشخصات ورق CK45 از جمله ترکیب شیمیایی، خواص مکانیکی و قابلیت جوشکاری اهمیت زیادی دارد. همچنین عواملی مانند ابعاد، ضخامت، کیفیت تولید و شرایط بازار می توانند بر قیمت فولاد CK45 اثرگذار باشند.
در ادامه این مقاله، کاربرد ورق CK45، مشخصات فنی، ابعاد، روش های برش و جوشکاری و نکات مهم استفاده از آن را بررسی می کنیم.
ورق CK45 چیست
ورق CK45 از فولاد CK45 تولید می شود. برای پاسخ به این پرسش که فولاد CK45 چیست، باید گفت این آلیاژ یک فولاد کربن متوسط است که در استاندارد DIN با نام C45 و در استاندارد AISI با عنوان 1045 شناخته می شود. عدد 45 در نام این فولاد، به میانگین درصد کربن آن اشاره دارد؛ شاخصه ای که اصلی ترین نقش را در تعیین رفتار مکانیکی و قابلیت های حرارتی این آلیاژ ایفا می کند.
عرضه این آلیاژ به فرم ورق، ضمن حفظ ویژگی های متالورژیکی فولاد پایه، امکان اجرای دقیق تر فرآیندهایی نظیر برش کاری، سوراخ کاری و ماشین کاری سطحی را فراهم آورده و آن را به گزینه ای استاندارد برای ساخت صفحات تحت فشار و قطعات صنعتی تبدیل کرده است.

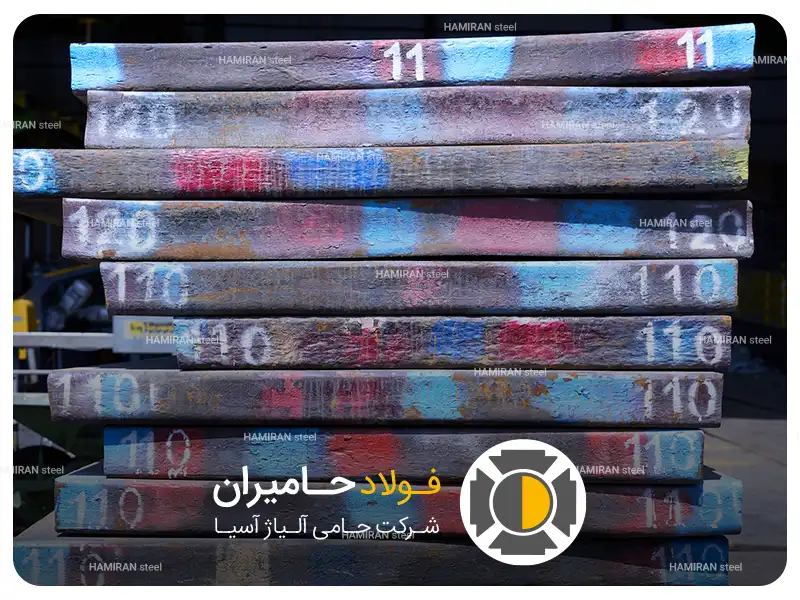

کاربرد ورق CK45 در صنایع مختلف
کاربرد ورق CK45 عمدتاً در ساخت قطعاتی است که در شرایط عملیاتی سخت و تحت فشار یا سایش قرار دارند. در مقایسه با فولادهای ساختمانی پرکاربرد مانند ST52 که بیشتر در سازه ها و قطعات عمومی استفاده می شوند، ورق CK45 به دلیل درصد کربن بالاتر و قابلیت عملیات حرارتی، استحکام و سختی بیشتری به دست می آورد.
در بررسی تفاوت ورق ST52 و CK45 باید توجه داشت که فولاد CK45 قابلیت کوئنچ و سختکاری (Heat Treatment) برای دستیابی به سختی سطحی بالا را دارد؛ در حالی که ST52 عمدتاً برای کاربردهای سازه ای طراحی شده و قابلیت سختکاری مشابهی ندارد.
از جمله کاربردهای اصلی ورق CK45 در صنایع می توان به موارد زیر اشاره کرد:
- قطعات انتقال قدرت: تولید چرخ دنده ها، میل بادامک ها و اجزای داخلی گیربکس های با قدرت متوسط
- قطعات تحت تنش: ساخت انواع شافت ها و اهرم های گهواره ای که در معرض لرزش و فشار قرار دارند
- ماشین آلات صنعتی: تولید اجزای حیاتی ماشین آلات که قابلیت عملیات حرارتی دارند
- ابزارآلات و یراق آلات: ساخت ابزارهای دستی نیمه سخت و انواع بست های مقاوم
انواع ورق CK45 در بازار
ورق CK45 بسته به نوع فرآیند حرارتی و شرایط تولید، در حالت های مختلفی عرضه می شود. تفاوت در عملیات حرارتی این ورق می تواند بر خواصی مانند سختی، استحکام، قابلیت ماشین کاری و فرم دهی تأثیر مستقیم داشته باشد. به همین دلیل، انتخاب نوع مناسب ورق CK45 باید بر اساس شرایط کاری و کاربرد نهایی قطعه انجام شود.
رایج ترین انواع ورق CK45 در بازار عبارت اند از:
- ورق CK45 نرماله (Normalized):
متداول ترین نوع ورق CK45 که تعادل مناسبی میان استحکام، چقرمگی و قابلیت ماشین کاری ایجاد می کند و در ساخت قطعات صنعتی کاربرد گسترده ای دارد.
- ورق CK45 آنیل شده (Annealed):
این نوع ورق با ساختاری نرم تر عرضه می شود و برای فرآیندهایی که نیاز به شکل دهی، ماشین کاری آسان تر یا تنش زدایی دارند، گزینه مناسبی است.
- ورق CK45 عملیات حرارتی شده:
در این حالت، ورق تحت عملیات حرارتی مانند سختکاری و تمپر قرار می گیرد تا سختی و مقاومت مکانیکی بالاتری به دست آورد. این نوع به طور ویژه برای ساخت ابزار با ورق CK45 که نیاز به سختی سطحی بالا دارند، گزینه اصلی محسوب می شود.
مشخصات ورق ck45
پیش از انتخاب یا استفاده از این متریال در خط تولید، بررسی دقیق مشخصات ورق CK45 از نظر پارامترهای فیزیکی و مکانیکی الزامی است. درک دقیق این ویژگی ها، تضمین کننده دقت در فرآیندهای ماشین کاری و پایداری قطعه نهایی در شرایط عملیاتی است.
در جدول زیر، برخی از کلیدی ترین مشخصات فیزیکی مربوط به ورق فولاد CK45 ارائه شده است:
| مشخصه | مقدار |
|---|---|
| چگالی | 7.85g/cm3 |
| نقطه ذوب | 1495°C |
| ضریب الاستیسیته | psi 29*10*6 |
تحلیل داده های جدول فوق نشان می دهد که ورق CK45 با بهره گیری از چگالی و نقطه ذوب استاندارد، پایداری بسیار بالایی در فرآیندهای حساس عملیات حرارتی و ریخته گری دارد. همچنین، ضریب الاستیسیته (Modulus of Elasticity) ذکر شده، گویای مقاومت بالای این آلیاژ در برابر تغییر شکل های الاستیک است؛ ویژگی فنی که برای ساخت قطعات حساس تحت تنش، نظیر شافت ها و چرخ دنده ها، یک ضرورت مهندسی محسوب می شود.
آنالیز شیمیایی ورق CK45
برای درک دقیق رفتار مکانیکی و قابلیت عملیات حرارتی، بررسی آنالیز ورق CK45 از نظر ترکیب شیمیایی اهمیت اساسی دارد. درصد عناصر آلیاژی موجود در این فولاد مستقیماً بر ویژگی های آن تأثیر می گذارد.
در واقع، آنچه باعث تمایز ورق فولاد CK45 از فولادهای ساده ساختمانی می شود، کنترل دقیق درصد کربن و حضور عناصر آلیاژی مانند منگنز، سیلیسیم و مقادیر جزئی کروم و مولیبدن است. به ویژه درصد کربن در محدوده 0.42 تا 0.50 درصد، عامل اصلی در ایجاد تعادل میان استحکام و چقرمگی این فولاد محسوب می شود.
در جدول زیر، محدوده استاندارد عناصر تشکیل دهنده این ورق بر اساس استانداردهای رایج صنعتی ارائه شده است:
| عناصر | حداقل میزان(%) | حداکثر میزان(%) |
|---|---|---|
| کربن | 0.42 | 0.50 |
| سیلیسیم | ------- | 0.40 |
| منگنز | 0.50 | 0.80 |
| فسفر | ----- | 0.030 |
| گوگرد | ----- | 0.035 |
| کروم | ----- | 0.40 |
| مولیبدن | ------ | 0.10 |
| نیکل | ------ | 0.40 |
جوشکاری ورق ck45
به دلیل داشتن کربن متوسط، ورق CK45 جوش پذیری محدودی دارد و باید الزامات لازم در این خصوص رعایت شود. جوشکاری این ورق معمولاً به روش جوشکاری قوس فلزی با گاز (GMAW) انجام می شود. در این فرآیند، متغیرهایی مانند ولتاژ قوس، جریان جوش و سرعت جوش تأثیر مستقیم بر کیفیت و خواص مکانیکی فلز جوش دارند.
الکترود مناسب جوشکاری ورق CK45
انتخاب الکترود یا سیم جوش مناسب تأثیر بسزایی در کیفیت جوش دارد. برای مثال، در جوشکاری ورق CK45 با ضخامت 20 میلیمتر، استفاده از الکترود سایز 5.00mm یا سیم جوش CO2 سایز 1.2 یا 1.6 میلیمتر بهعنوان فلز پرکننده توصیه میشود.
تأمین و خدمات برش ورق CK45 در ابعاد مختلف
در بسیاری از پروژه های صنعتی، علاوه بر انتخاب صحیح متریال، آماده سازی و برش دقیق ورق CK45 نیز اهمیت زیادی دارد. این ورق بسته به ضخامت و نوع کاربرد باید با روش مناسب برش داده شود تا دقت ابعادی، کیفیت سطح و قابلیت استفاده در فرآیندهای بعدی حفظ شود.
خدمات برش آهن و فولاد حامیران با بهره گیری از تجهیزات صنعتی و متناسب با نیاز پروژه انجام می شود که شامل موارد زیر است:
- برش لیزر برای ورق ها تا ضخامت حدود 15 میلی متر
- برش CNC هوا برش و پلاسما برای ضخامت های بالاتر
- برش دقیق مطابق با ابعاد درخواستی پروژه
- آماده سازی ورق برای کاربردهای صنعتی و ماشین کاری
علاوه بر تأمین ورق CK45، در مجموعه فولاد حامیران امکان تهیه انواع فولادهای آلیاژی، فولادهای صنعتی و مقاطع مختلف آهن آلات ساختمانی نیز در ابعاد و سایزهای متنوع فراهم است.
برای دریافت اطلاعات بیشتر درباره موجودی و قیمت ورق CK45 یا سایر محصولات فولادی، می توانید از طریق شماره 02163511 با کارشناسان این مجموعه در ارتباط باشید.
