سیم جوش TIG آلیاژی ER2209 یکی از پرکاربردترین و تخصصیترین فیلرمتالها برای جوشکاری فولادهای داپلکس (Duplex Stainless Steels) بهویژه فولادهای سری 22% کروم است. این سیم جوش به دلیل ترکیب شیمیایی مهندسیشده و خواص مکانیکی و خوردگی بسیار مطلوب، در صنایع حساس مانند نفت و گاز، پتروشیمی، صنایع دریایی و نیروگاهها کاربرد گستردهای دارد.
سیم جوش ER2209 مطابق استاندارد AWS A5.9 طبقهبندی شده و برای دستیابی به فلز جوشی با ساختار متعادل فریتی–آستنیتی طراحی شده است. انتخاب صحیح این سیم جوش و توجه به قیمت سیم جوش ER2209 و کیفیت تأمینکننده، نقش مهمی در عملکرد نهایی اتصال جوشکاریشده دارد.
خواص و كاربرد سیم جوش TIG آلیاژی ER2209
1. سیم جوش TIG آلیاژی ER2209 به عنوان یک سیم جوش دوفازی و مقاوم به خوردگی شناخته می شود. این سیم به طور خاص برای جوشکاری آلیاژهای ضد زنگ طراحی شده است. فلز جوش حاصل از این سیم دارای مقاومت بسیار بالایی به خوردگی است و در محیط های کلرید و سولفید هیدروژن، مقاومت خوبی در برابر خوردگی مرزدانه ای، حفره ای و تنشی از خود نشان می دهد. ۱.۱. کاربردهای اصلی جوشکاری با استفاده از سیم جوش ER2209 معمولاً در کارهایی انجام می شود که نیاز به جوشکاری با کیفیت بالا دارند. این کاربردها شامل موارد زیر می باشد: صنایع دریایی و فراساحل نیروگاه های حرارتی و برق
صنایع پتروشیمی صنایع غذایی صنایع شیمیایی صنعت هسته ای 2. درصد ترکیب شیمیایی فلز جوش ترکیب شیمیایی سیم جوش ER2209 به شکل زیر است: کروم (Cr): ۲۲٪ نیکل (Ni): ۹٪ منگنز (Mn): ۲٪ سیلیکون (Si): ۰.۵٪ کربن (C): ۰.۰۵٪ فسفر (P): ۰.۰۳٪ گوگرد (S): ۰.۰۳٪ این ترکیب به سیم جوش خاصیت ضد زنگ و مقاومت در برابر خوردگی می دهد.
درصد ترکیب شیمیایی فلز جوش
|
C |
Si | Cr | Mn | Ni | Mo |
N |
|
≤ 0.03 |
≤ 0.9 | 21.5 – 23.5 | 0.5 - 2 | 7.5 – 9.5 |
2.5 – 3.5 |
0.08 - 0.2 |
سیم جوش ER2209 چیست؟
سیم جوش ER2209 یک سیم جوش داپلکس با ساختار دو فازی (Ferrite + Austenite) است که بهطور ویژه برای جوشکاری فولادهای داپلکس زیر استفاده میشود:
- ASTM A240 / A182 Duplex 2205
- EN 1.4462
- UNS S32205 / S31803
تعادل مناسب بین فاز فریت و آستنیت در فلز جوش، عامل اصلی ایجاد استحکام بالا، چقرمگی مناسب و مقاومت عالی در برابر انواع خوردگی محسوب میشود.
خواص مکانیکی و مقاومت به خوردگی
فلز جوش حاصل از سیم جوش ER2209 دارای ویژگیهای زیر است:
- استحکام کششی بالا
- مقاومت بسیار خوب در برابر خوردگی موضعی
- مقاومت عالی در برابر ترکخوردگی تنشی کلریدی
- عملکرد پایدار در محیطهای خورنده و دماهای کاری بالا
این ویژگیها باعث شده ER2209 گزینهای ایدهآل برای شرایط کاری سخت و محیطهای صنعتی حساس باشد.
فرآیندهای جوشکاری قابل استفاده با ER2209
سیم جوش ER2209 قابلیت استفاده در چندین فرآیند جوشکاری را دارد، از جمله:
- GTAW (TIG)
- GMAW (MIG/MAG)
- SAW (با فیلر مناسب)
در جوشکاری TIG، استفاده از آرگون خالص بهعنوان گاز محافظ رایج است. در برخی کاربردها، افزودن مقدار کمی نیتروژن (تا 2%) یا هلیوم (20 تا 30%) میتواند به بهبود ساختار آستنیتی فلز جوش و افزایش کیفیت جوش کمک کند.
موارد مصرف سیم جوش TIG آلیاژی ER2209
سیم جوش ER2209 به طور وسیع در صنایع مختلف مورد استفاده قرار می گیرد، از جمله: صنایع فراساحل: در ساخت و تعمیر تجهیزات دریایی و خطوط لوله. صنایع پتروشیمی: برای جوشکاری مخازن و تجهیزات تحت فشار. نیروگاه های برق هسته ای: در ساخت و تعمیرات تجهیزات حساس و دارای فشار بالا.

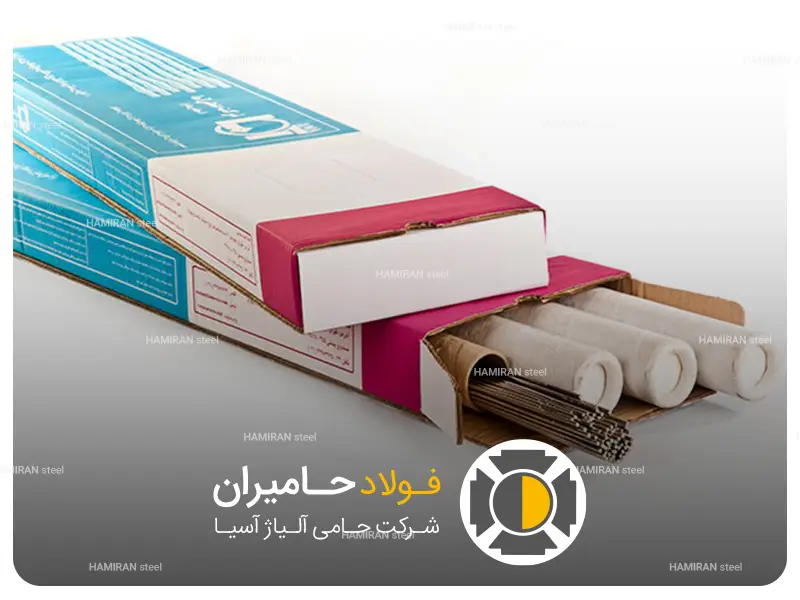

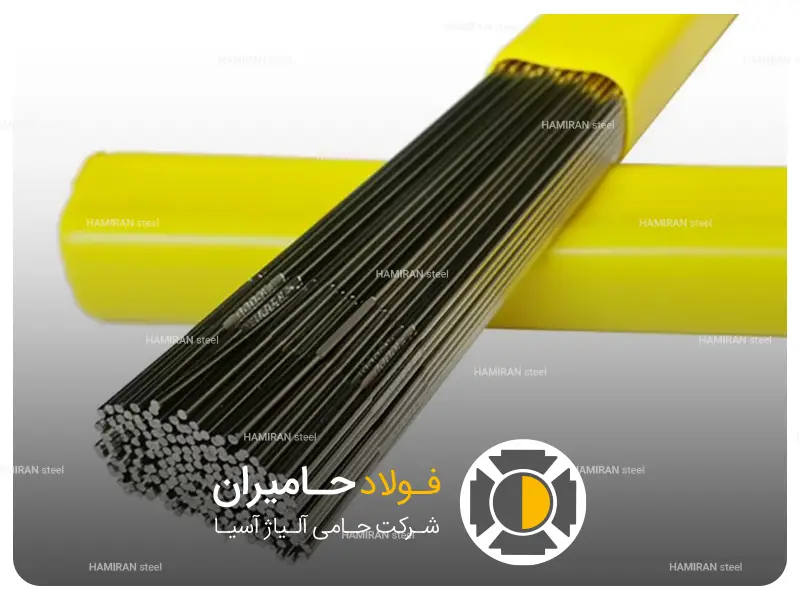

بستهبندی و ابعاد سیم جوش ER2209
سیم جوش TIG آلیاژی ER2209 معمولاً در مشخصات زیر عرضه میشود:
- قطرها: 1.6، 2.4 و 3.2 میلیمتر
- طول شاخه: 1000 میلیمتر
- بستهبندی: پکهای 5 کیلوگرمی
کاربردهای سیم جوش TIG آلیاژی ER2209
سیم جوش داپلکس ER2209 بهطور گسترده در صنایع زیر استفاده میشود:
- صنایع نفت، گاز و پتروشیمی
- تجهیزات دریایی و فراساحل
- مبدلهای حرارتی و مخازن تحت فشار
- صنایع شیمیایی و آبشیرینکنها
- خطوط لوله و تجهیزات در تماس با آب دریا
- نیروگاههای حرارتی و هستهای

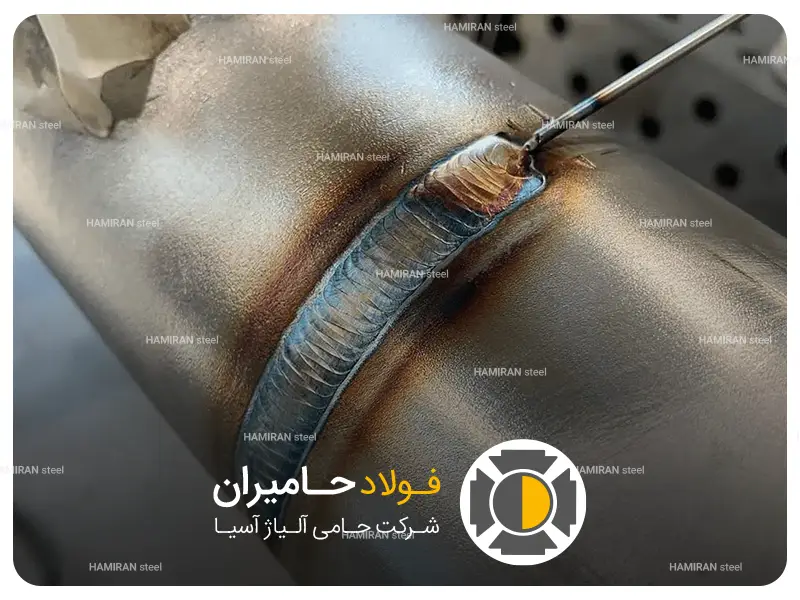

جوشکاری سیم جوش TIG آلیاژی ER2209
جوشکاری TIG (Tungsten Inert Gas) یک فرآیند جوشکاری قوس الکتریکی است که در آن، الکترود، قوس و حوضچه جوش در برابر اثرات مخرب جو اتمسفری توسط یک گاز محافظ بی اثر محافظت می شوند. جوشکاری TIG به دلیل دقت بالا و کنترل بهتر در مقایسه با دیگر روش های جوشکاری قوس الکتریکی، انتخابی مناسب برای کار با سیم جوش ER2209 است.عیوب متداول در سیم جوش TIG آلیاژی ER2209
در صورتی که از روش ها و تکنیک های نامناسب جوشکاری استفاده شود، ممکن است عیوب زیر در جوشکاری نمایان شود: تماس نوک الکترود تنگستن با حوضچه مذاب: این مشکل می تواند باعث ایجاد آلودگی در جوش شود. تماس سیم جوش با الکترود تنگستن داغ: می تواند باعث افت کیفیت جوش شود. عبور شدت جریان بیش از اندازه از الکترود تنگستن: که ممکن است موجب ذوب شدن یا آسیب به الکترود شود. آلوده شدن نوک الکترود: از طریق جرقه های ساطع شده از حوضچه مذاب. زیاد بودن طول مؤثر الکترود: فاصله بیش از حد نوک الکترود تا کولت می تواند منجر به داغ شدن بیش از حد الکترود شود. ناکافی بودن دبی گاز محافظ: وزش باد در محیط جوشکاری می تواند باعث اکسید شدن نوک الکترود شود. نامرغوب بودن الکترود تنگستن: استفاده از الکترودهای با کیفیت پایین می تواند بر کیفیت جوش تأثیر منفی بگذارد. استفاده از گاز محافظ نامناسب: مانند ترکیب آرگون و دی اکسید کربن.
نکات مهم در جوشکاری با سیم جوش ER2209
برای دستیابی به بهترین نتیجه در جوشکاری با سیم جوش TIG ER2209 رعایت نکات زیر ضروری است:
- معمولاً نیازی به پیشگرم نیست
- کنترل دقیق دمای بینپاسی
- در اغلب موارد عملیات حرارتی پس از جوشکاری (PWHT) لازم نیست، مگر در شرایط خاص
- استفاده از الکترود تنگستن و گاز محافظ با کیفیت مناسب
- جلوگیری از آلودگی نوک الکترود و حوضچه مذاب
عدم رعایت این موارد میتواند باعث افت کیفیت جوش و کاهش مقاومت به خوردگی شود.
موارد استفاده از روش جوشکاری TIG
جوشکاری مواد نازک در فولادهای زنگ نزن ،آلومینیوم،نیکل،آلیاژهای نیکل استانداردهای مرتبط با سیم جوش TIG آلیاژی ER2209 سیم جوش TIG آلیاژی ER2209 دارای استانداردهای مهمی است که استفاده از آن را در صنایع مختلف تضمین می کند:- AWS A5.9/A5.9M: الزامات برای سیم جوش های غیرآلیاژی و آلیاژی در جوشکاری TIG.
- ASME SFA-5.9: مشخصات و الزامات سیم جوش های آلیاژی برای پروژه های صنعتی.
- ISO 5832-9: خواص مکانیکی و شیمیایی برای کاربردهای پزشکی.
- DIN 8559: مشخصات سیم جوش های مختلف برای فولاد ضد زنگ.
- EN 288: الزامات و روش های بازرسی و آزمون سیم جوش ها.
جمعبندی و راهنمای خرید سیم جوش ER2209
سیم جوش TIG آلیاژی ER2209 یکی از بهترین انتخابها برای جوشکاری فولادهای داپلکس 2205 و معادلهای آن است. ترکیب شیمیایی مهندسیشده، خواص مکانیکی بالا و مقاومت فوقالعاده در برابر خوردگی، این سیم جوش را به گزینهای مطمئن برای صنایع حساس تبدیل کرده است.
برای دستیابی به بهترین عملکرد، انتخاب تأمینکننده معتبر و توجه به قیمت سیم جوش ER2209 و اصالت کالا اهمیت زیادی دارد. خرید از مجموعههای معتبر مانند فولاد حامیران میتواند تضمینکننده کیفیت، دوام و ایمنی اتصالات جوشکاریشده در پروژههای شما باشد.
