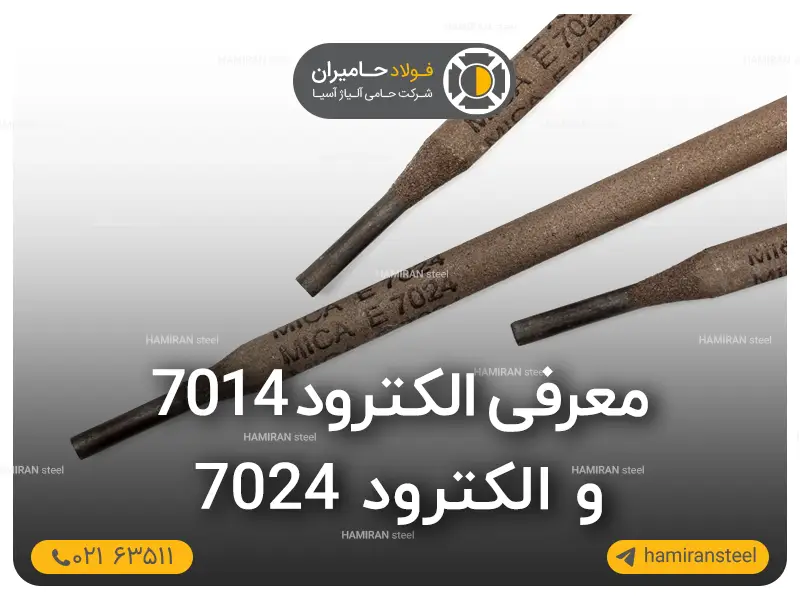

الکترودهای 7014 و 7024 از الکترودهای روتیلی حاوی پودر آهن هستند که برای جوشکاری فولادهای کربنی استفاده میشوند و از نظر موقعیت جوشکاری و نرخ رسوب تفاوت دارند. شناخت این تفاوتها در انتخاب الکترود مناسب اهمیت دارد و میتواند در کنار بررسی قیمت الکترود، به انتخاب بهتر برای هر پروژه کمک کند. در ادامه مشخصات، کاربردها و تفاوتهای الکترود 7014 و 7024 را بررسی میکنیم.
آشنایی با الکترود 7014
الکترود 7014 یک الکترود روتیلی با روکش ضخیم است که برای جوشکاری فولادهای نرم و کمآلیاژ مورد استفاده قرار میگیرد.
مزایای الکترود 7014
- قوس پایدار: قوس این الکترود بسیار صاف و پایدار است و پاشش کمی دارد.
- جوشکاری آسان: مناسب برای جوشکاران مبتدی و حرفهای.
- نفوذ عمیق: ایجاد جوشهای مقاوم و باکیفیت.
- حوضچه جوش صاف: حوضچه جوش یکنواخت بوده و سرباره بهراحتی جدا میشود.
- مقاومت کششی بالا
- مقاومت در برابر ضربه
- مقاومت در برابر خوردگی

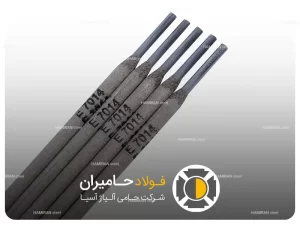

کاربردهای الکترود 7014
- جوشکاری ورقهای فولادی با ضخامتهای مختلف
- جوشکاری لولههای فولادی
- جوشکاری سازههای فلزی مانند پلها و ساختمانها

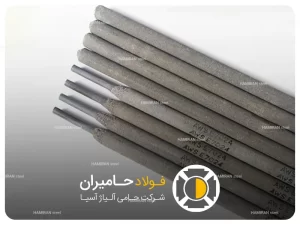

مشخصات فنی الکترود 7014
- جنس روکش: روتیلی
- قطر الکترود: 4 و 5 میلیمتر
- جریان جوشکاری: AC و DC
- نوع قوس: قوس الکتریکی با روکش
- حالات جوشکاری: تخت و گوشه
- نفوذ جوش: عمیق
- حوضچه جوش: صاف و یکنواخت
- سرباره: جدا شدن آسان
نکاتی در مورد استفاده از الکترود 7014
- قبل از مصرف، الکترود را ۱ تا ۲ ساعت در دمای 100 تا 120 درجه سانتیگراد خشک کنید.
- جریان مناسب را متناسب با قطر الکترود انتخاب کنید.
- طول قوس را کوتاه نگه دارید.
- زاویه الکترود را 15 تا 30 درجه نسبت به سطح کار تنظیم کنید.
- برای کیفیت بهتر جوش از حرکت زیگزاگی استفاده کنید.
- پس از جوشکاری، سرباره را کاملاً جدا کنید.
این الکترود به دلیل وجود پودر آهن، درصد جایگزینی بالایی دارد و برای مواردی که سرعت حرکت و نرخ جایگزینی بالا مورد نیاز است، توصیه میشود.
درصد تركیبات شیمیایی فلز جوش
|
C |
Mn | Si | S |
P |
|
0.09 |
0.45 | 0.35 | <0.02 |
<0.02 |
جدول تناسب سایز الکترود 7014
|
جریان ( آمپر ) |
طول الکترود |
سایز الکترود |
|
150-190A |
350 mm |
4.00mm |
|
180-280A |
450 mm |
5.00mm |

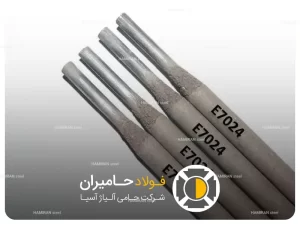

آشنایی با الکترود 7024
الکترود از گروه روتيلی ( اکسید تیتانیوم) با جايگزينی زیاد که برای پر كردن شيارهای بزرگ و جوشكاريهای گلويی در ساخت سازههای فلزی بزرگ مقرون بصرفه است. جوش صاف و تميز بدون بريدگی كنار جوش دارد. پاشش آن كم و جدا شدن سرباره آن براحتی انجام می شود.مزایای الکترود 7024
- قوس پایدار و صاف با پاشش کم
- سهولت استفاده
- نفوذ عمیق و جوشهای مقاوم
- حوضچه جوش یکنواخت با سربارهای که بهراحتی جدا میشود
- مقاومت کششی، ضربهای و خوردگی بالا
- راندمان تا 160% (مقرونبهصرفه برای تولید بالا)
- پر کردن سریع شیارهای بزرگ و جوشکاری گلویی
کاربردهای الکترود 7024
- جوشکاری ورقهای فولادی
- جوشکاری لولههای فولادی
- جوشکاری سازههای فلزی (پلها، ساختمانها)
- جوشکاری مقاطع حجیم و ساخت سولهها
مشخصات فنی الکترود 7024
-
جنس روکش: روتیلی
-
قطر الکترود: 3، 4 و 5 میلیمتر
-
جریان جوشکاری: AC و DC
-
نوع قوس: قوس الکتریکی با روکش
-
حالات جوشکاری: افقی، تخت
-
نفوذ جوش: عمیق
-
حوضچه جوش: صاف و یکنواخت
-
سرباره: جدا شدن آسان
نکاتی در مورد استفاده از الکترود 7024
-
قبل از مصرف، الکترود را ۱ ساعت در دمای 100 تا 120 درجه سانتیگراد خشک کنید.
-
جریان متناسب با قطر الکترود انتخاب شود.
-
طول قوس کوتاه باشد.
-
زاویه الکترود: 15 تا 30 درجه نسبت به سطح کار.
-
جداسازی کامل سرباره پس از جوشکاری.
درصد تركیبات شیمیایی فلز جوش
| C | Mn | Si |
|---|---|---|
| 0.08 | 0.8 | 0.4 |
جدول تناسب سایز الکترود 7024
| جریان ( آمپر ) | طول الکترود | سایز الکترود |
| 140-160A | 450 mm | 3.25mm |
| 180-230A | 450 mm | 4.0mm |
| 260-340 A | 450 mm | 5.0mm |
مقایسه الکترود 7014 و 7024
الکترودهای E7014 و E7024 از نظر استحکام کششی و نوع پوشش شباهت دارند، اما تفاوت در موقعیت جوشکاری و نرخ رسوب باعث میشود هرکدام برای کاربردهای متفاوتی مناسب باشند.
| ویژگی | E7014 | E7024 |
|---|---|---|
| حداقل استحکام کششی | 70,000 psi | 70,000 psi |
| نوع پوشش | روتیلی حاوی پودر آهن | روتیلی با مقدار بیشتر پودر آهن |
| موقعیت جوشکاری | تمام موقعیتها | تخت و جوش گوشه افقی |
| نرخ رسوب | بالا | بسیار بالا |
| نفوذ جوش | کم تا متوسط | معمولاً کم و وابسته به نوع اتصال |
| سهولت جوشکاری | بالا | بالا |
| نوع جریان | AC و DC | AC و DC |
| کاربرد اصلی | جوشکاری عمومی و موقعیتی | جوشکاری سریع و کارهای تولیدی |
| مزیت اصلی | انعطافپذیری در موقعیت جوشکاری | نرخ رسوب و سرعت جوشکاری بالاتر |
الکترودهای 7014 و 7024 تنها بخشی از نوع الکترود جوشکاری هستند و انتخاب نوع مناسب به جنس فلز پایه، نوع اتصال و موقعیت جوشکاری بستگی دارد. آشنایی با انواع الکترودها و ویژگیهای هرکدام میتواند به انتخاب گزینه مناسب برای شرایط مختلف جوشکاری کمک کند.
جمعبندی
الکترودهای 7014 و 7024 هر دو برای جوشکاری فولادهای کربنی کاربرد دارند، اما انتخاب بین آنها به نوع پروژه و موقعیت جوشکاری بستگی دارد. E7014 به دلیل امکان جوشکاری در موقعیتهای مختلف، گزینهای انعطافپذیرتر است؛ در حالی که E7024 با نرخ رسوب بالاتر، بیشتر برای جوشکاری تخت و کارهای تولیدی با سرعت بالا مناسب است. برای انتخاب و خرید الکترود متناسب با نیاز پروژه میتوانید مشخصات و قیمت محصولات فولاد حامیران را بررسی کرده و از مشاوره تخصصی این مجموعه استفاده کنید.
