در بسیاری از صنایع بزرگ مثل نفت، گاز، پتروشیمی، نیروگاه ها و حتی سیستم های آب رسانی شهری، گاهی نیاز پیش می آید تا بدون متوقف کردن جریان سیال درون لوله، یک انشعاب جدید یا مسیر فرعی به خط موجود اضافه شود. انجام این کار به روش های سنتی معمولاً نیازمند تخلیه کامل لوله و توقف فرآیند تولید است که می تواند هزینه های سنگینی به همراه داشته باشد. در چنین شرایطی از تکنیکی پیشرفته به نام هات تپ (Hot Tap) استفاده می شود. هات تپ روشی است که امکان برش، انشعاب گیری یا اتصال تجهیزات جدید را روی خطوط لوله در حال سرویس فراهم می کند؛ بدون آنکه جریان سیال قطع شود. از آنجا که نوع و کیفیت لوله در موفقیت این عملیات نقش مهمی دارد، پیش از هر پروژه ای بهتر است از وضعیت و قیمت لوله در بازار مطلع شوید تا بتوانید با انتخاب درست، هم از نظر فنی و هم اقتصادی بهترین تصمیم را بگیرید.
تعریف دقیق هات تپ
هات تپ یا «انشعاب گیری گرم»، فرآیندی صنعتی است که در آن روی خطوط لوله تحت فشار یا در حال سرویس دهی، عملیاتی مانند برش، سوراخ کاری یا اتصال انشعاب جدید انجام می شود. در این فرآیند با استفاده از دستگاهی مخصوص، قسمتی از بدنه لوله بریده می شود و جریان جدید از همان نقطه منشعب می گردد، بدون آنکه سیال داخل لوله دچار نشتی یا توقف شود. هات تپ در واقع روشی امن، سریع و مقرون به صرفه برای توسعه خطوط لوله است که جایگزین خاموشی های طولانی و پرهزینه در صنایع حیاتی شده است.
تاریخچه و توسعه فناوری هات تپ
فرآیند هات تپ از دهه ۱۹۳۰ میلادی در صنایع نفت و گاز ایالات متحده مورد استفاده قرار گرفت. هدف اصلی آن در ابتدا، انجام تعمیرات اضطراری بدون توقف جریان بود. با گذشت زمان و پیشرفت فناوری ابزارهای برش و آب بندی، این روش به استانداردی جهانی در عملیات نگهداری خطوط لوله تبدیل شد. امروزه شرکت های بزرگ انتقال نفت، گاز، آب و بخار در سراسر جهان از هات تپ برای توسعه شبکه های خود بهره می برند.
اجزای اصلی عملیات هات تپ
اجرای موفق هات تپ نیازمند تجهیزات دقیق و نیروی انسانی متخصص است. تجهیزات اصلی در این عملیات عبارت اند از:
سدل (Saddle) یا فیتینگ انشعاب
قطعه ای است که روی لوله اصلی نصب شده و به عنوان پایه ای برای اتصال ولو (شیر) عمل می کند. سدل باید کاملاً هم جنس یا سازگار با جنس لوله باشد تا جوشکاری مطمئن انجام شود.
ولو (Valve)
پس از نصب سدل، یک شیر مخصوص بین لوله و دستگاه هات تپ نصب می شود تا پس از برش لوله، بتوان جریان سیال را کنترل کرد.
دستگاه هات تپ
این دستگاه شامل سیستم برش مکانیکی یا هیدرولیکی، محفظه ایمن، و مته مخصوصی است که عمل سوراخ کاری را بدون نشت انجام می دهد.
کوپن (Coupon)
قطعه ای دایره ای از دیواره لوله است که در هنگام برش جدا می شود. پس از اتمام برش، این قطعه جمع آوری شده و مسیر انشعاب باز می گردد.

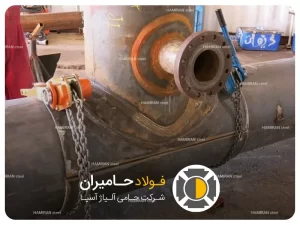

مراحل اجرای عملیات هات تپ
مطالعه فنی و طراحی ابتدا فشار، دما، نوع سیال، ضخامت و جنس لوله بررسی می شود تا پارامترهای ایمنی و انتخاب تجهیزات مشخص شود. نصب فیتینگ و جوشکاری سدل یا فیتینگ انشعاب روی لوله نصب و جوشکاری می شود. کیفیت جوشکاری ، اپراتور و انتخاب نوع الکترود جوشکاری متناسب با گرید لوله در این مرحله بسیار حیاتی است. اتصال ولو و تست نشتی پس از نصب سدل، ولو روی آن بسته شده و تست های فشار و نشتی انجام می شود تا از ایمنی کار اطمینان حاصل شود. نصب دستگاه هات تپ دستگاه هات تپ به شیر متصل می شود و پس از باز کردن ولو، عملیات برش آغاز می گردد. برش لوله و جمع آوری کوپن مته مخصوص، دیواره لوله را برش می دهد و کوپن را درون دستگاه جمع آوری می کند. پس از پایان کار، مسیر جدید آماده بهره برداری است.
مزایای استفاده از هات تپ
- عدم نیاز به توقف جریان یا تخلیه خط: عملیات در حالی انجام می شود که لوله در سرویس است.
- کاهش زمان و هزینه تعمیرات: بدون نیاز به تعطیلی یا راه اندازی مجدد سیستم.
- انعطاف پذیری بالا در طراحی شبکه: می توان به راحتی مسیرهای جدید اضافه کرد.
- افزایش ایمنی و پایداری: در صورت اجرای صحیح، خطر نشتی یا انفجار بسیار پایین است.
- قابلیت اجرا در فشارها و دماهای بالا: با انتخاب تجهیزات مناسب، هات تپ حتی در خطوط گاز با فشار بالا قابل انجام است.
کاربردهای هات تپ در صنایع
- صنایع نفت و گاز
برای انشعاب گیری از خطوط انتقال و خطوط فرعی بدون توقف تولید.
- پتروشیمی و پالایشگاه ها
برای تعمیر یا تغییر مسیر خطوط بخار، مواد شیمیایی یا سوخت.
- نیروگاه ها
جهت افزودن تجهیزات یا کنترل جریان در خطوط آب و بخار.
- شبکه های شهری آب و فاضلاب
برای توسعه یا اتصال خطوط جدید بدون قطع جریان آب.
- صنایع فولاد و فلزات
در سیستم های خنک کننده یا انتقال سیالات صنعتی.
نکات مهم و ایمنی در عملیات هات تپ
- انتخاب دقیق نوع لوله و اتصالات با توجه به فشار و دمای سیال. در این مرحله، اطلاع از قیمت لوله
- و مشخصات فنی آن می تواند در تصمیم گیری درست مؤثر باشد.
- بررسی کامل ساختار و خوردگی احتمالی لوله قبل از جوشکاری.
- استفاده از نیروی متخصص و دارای گواهی معتبر.
- اجرای تست فشار و نشتی قبل و بعد از عملیات.
- رعایت استانداردهای بین المللی مانند ASME B31.3 و API 2201 برای تضمین ایمنی.
محدودیت ها و چالش های هات تپ
- هرچند هات تپ مزایای زیادی دارد، اما محدودیت هایی نیز وجود دارد:
- در لوله هایی که دچار خوردگی یا ترک های سطحی شدید هستند، انجام هات تپ خطرناک است.
- عملیات در فشارهای بسیار بالا نیاز به تجهیزات خاص و هزینه بر دارد.
- جوشکاری روی لوله های حاوی سیالات قابل اشتعال باید با رعایت فاصله ایمن و نظارت مداوم انجام شود.
انتخاب جنس مناسب لوله برای هات تپ انتخاب لوله مناسب مهم ترین عامل در موفقیت عملیات است. معمولاً از فولادهای کربنی، استنلس استیل یا آلیاژهای مقاوم به حرارت استفاده می شود. در خطوط آب یا بخار فشار پایین، لوله های فولادی معمولی کفایت می کند، اما در خطوط گاز و نفت باید از لوله هایی با تحمل فشار بالا استفاده شود.پیش از خرید، پیشنهاد می شود ضمن بررسی قیمت لوله، ویژگی های فنی مثل ضخامت، گرید فولاد و استاندارد تولید را نیز مدنظر قرار دهید. هات تپ یکی از روش های نوین و مطمئن برای توسعه یا تعمیر خطوط لوله در حال سرویس است که بدون نیاز به توقف جریان، امکان ایجاد انشعاب یا نصب تجهیزات جدید را فراهم می کند. این فرآیند با رعایت اصول ایمنی و استفاده از تجهیزات استاندارد، می تواند صرفه جویی چشمگیری در زمان و هزینه ایجاد کند. در نهایت، انتخاب لوله مناسب، بررسی دقیق شرایط خط، و استفاده از نیروی متخصص سه عامل کلیدی برای موفقیت عملیات هات تپ هستند. برای آغاز هر پروژه از این نوع، بهتر است ابتدا قیمت لوله و کیفیت برندهای معتبر را بررسی کنید تا بتوانید تصمیمی به صرفه و مطمئن بگیرید.
