تیرآهن یکی از مهمترین مقاطع فولادی مورد استفاده در سازههای فلزی است که وظیفه انتقال بار و تحمل نیروهای خمشی را بر عهده دارد. در میان انواع تیرآهن، تیرآهن IPE به دلیل استاندارد تولید اروپایی، ابعاد مشخص و کاربرد گسترده، یکی از پرمصرفترین مقاطع فولادی در پروژههای ساختمانی و صنعتی محسوب میشود.
تیرآهن IPE دارای بالهای موازی و ضخامت یکنواخت است و در ساخت اسکلت فلزی ساختمانها، سولهها، سازههای صنعتی و پروژههای عمرانی کاربرد دارد. انتخاب سایز مناسب این مقطع علاوه بر تأثیر بر عملکرد سازه، روی هزینه نهایی پروژه نیز اثرگذار است؛ به همین دلیل بررسی قیمت تیرآهن IPE پیش از خرید اهمیت زیادی دارد.
در این مقاله به بررسی تیرآهن IPE، مشخصات، ابعاد، وزن، کاربردها و تفاوت آن با سایر استانداردهای تیرآهن میپردازیم.
تیرآهن IPE چیست؟
تیرآهن IPE نوعی تیرآهن ساختمانی با مقطع I شکل است که براساس استاندارد اروپایی تولید میشود. عبارت IPE مخفف I Profile European است.
مهمترین ویژگی این نوع تیرآهن، داشتن بالهای موازی با ضخامت ثابت است. این ویژگی باعث شده تیرآهن IPE در بسیاری از پروژههای ساختمانی به عنوان یک مقطع استاندارد و قابل اعتماد مورد استفاده قرار گیرد.
ویژگیهای اصلی تیرآهن IPE:
- مقطع I شکل
- بالهای موازی
- ضخامت ثابت بالها
- تنوع بالا در سایز و وزن
- قابلیت استفاده در انواع سازههای فلزی
مشخصات تیرآهن IPE
مهمترین مشخصات تیرآهن IPE شامل ارتفاع، عرض بال، ضخامت جان، ضخامت بال و وزن هر متر است.
ارتفاع تیرآهن با عدد کنار نام IPE مشخص میشود. برای مثال:
- IPE 200 یعنی ارتفاع اسمی مقطع حدود ۲۰۰ میلیمتر است.
- IPE 300 یعنی ارتفاع اسمی مقطع حدود ۳۰۰ میلیمتر است.
وزن تیرآهن نیز یکی از مهمترین پارامترها در خرید این محصول است؛ زیرا وزن مقطع روی هزینه خرید، حمل و میزان فولاد مصرفی پروژه تأثیر دارد.
جدول وزن تیرآهن IPE
وزن تیرآهن یکی از معیارهای اصلی انتخاب مقطع مناسب در پروژههای ساختمانی است. برای بررسی دقیق وزن سایزهای مختلف میتوان از جدول وزن تیرآهن IPE استفاده کرد.
| سایز تیرآهن | ارتفاع (mm) | عرض بال (mm) | وزن تقریبی (kg/m) |
|---|---|---|---|
| IPE 100 | 100 | 55 | 8.1 |
| IPE 120 | 120 | 64 | 10.4 |
| IPE 140 | 140 | 73 | 12.9 |
| IPE 160 | 160 | 82 | 15.8 |
| IPE 180 | 180 | 91 | 18.8 |
| IPE 200 | 200 | 100 | 22.4 |
| IPE 220 | 220 | 110 | 26.2 |
| IPE 240 | 240 | 120 | 30.7 |
| IPE 300 | 300 | 150 | 42.2 |
تیرآهن IPE 200 چیست؟
تیرآهن IPE 200 یکی از پرکاربردترین سایزهای این استاندارد در بازار ایران است. این مقطع به دلیل تعادل مناسب بین وزن و مقاومت، در بسیاری از پروژههای ساختمانی استفاده میشود.
مشخصات تقریبی IPE 200:
- ارتفاع: ۲۰۰ میلیمتر
- عرض بال: حدود ۱۰۰ میلیمتر
- وزن هر متر: حدود ۲۲.۴ کیلوگرم
- وزن شاخه ۱۲ متری: حدود ۲۶۹ کیلوگرم
کاربردهای رایج:
- تیرهای اصلی ساختمان
- تیرهای فرعی
- سازههای فلزی سبک و متوسط
- سولهها
تفاوت تیرآهن IPE، IPB و INP
سه استاندارد IPE، IPB و INP از مقاطع I شکل هستند اما از نظر هندسه و کاربرد تفاوت دارند.
| نوع تیرآهن | ویژگی اصلی | کاربرد |
|---|---|---|
| IPE | بال موازی و ضخامت ثابت | ساختمان و سازههای عمومی |
| INP | بال شیبدار | برخی سازههای صنعتی |
| IPB | بال پهنتر و مقاومت بیشتر | سازههای سنگین |
برای شناخت بهتر تفاوت این سه نوع مقطع، بررسی تفاوت تیرآهن IPB و IPE و INP میتواند در انتخاب محصول مناسب کمککننده باشد.
کاربردهای تیرآهن IPE
تیرآهن IPE در صنایع مختلف مورد استفاده قرار میگیرد، از جمله:

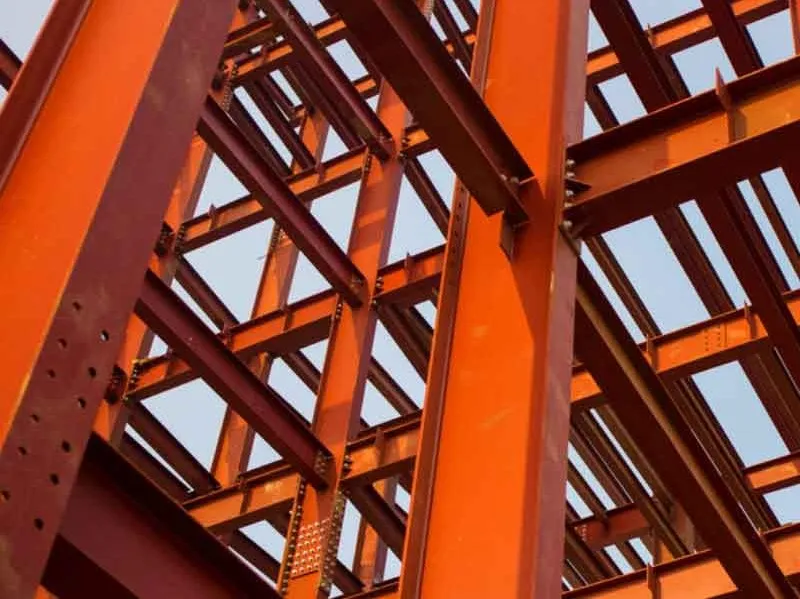

اسکلت فلزی ساختمان
یکی از اصلیترین کاربردهای تیرآهن IPE، استفاده در اسکلت ساختمانها است. این مقطع به عنوان تیر اصلی، تیر فرعی و در برخی شرایط به عنوان عضو سازهای استفاده میشود.
ساخت سوله
در پروژههای صنعتی و سولهها، تیرآهن IPE به دلیل قابلیت اتصال مناسب و تنوع سایز، کاربرد زیادی دارد.
سازههای صنعتی
در کارخانهها، تجهیزات صنعتی و سازههای فلزی نیز از تیرآهن IPE برای ایجاد سازههای مقاوم استفاده میشود.
استاندارد تولید تیرآهن IPE
تیرآهن IPE براساس استانداردهای مشخص تولید میشود. مهمترین استانداردهای مرتبط عبارتاند از:
- EN 10025
- DIN 1025
این استانداردها مشخصات مربوط به ابعاد، خواص مکانیکی و کیفیت تولید مقاطع فولادی را تعیین میکنند.
جنس فولاد تیرآهن IPE
تیرآهنهای IPE معمولاً از فولادهای ساختمانی تولید میشوند. یکی از رایجترین فولادهای مورد استفاده در تولید این مقاطع، فولاد ST37 است.
ویژگیهای ST37:
- جوشپذیری مناسب
- شکلپذیری خوب
- کاربرد گسترده در سازههای ساختمانی
عوامل موثر بر قیمت تیرآهن IPE
قیمت تیرآهن IPE به عوامل مختلفی وابسته است:
- سایز تیرآهن
- وزن هر متر
- کارخانه تولیدکننده
- قیمت مواد اولیه فولادی
- شرایط بازار آهن
- هزینه حمل
به همین دلیل هنگام خرید، علاوه بر قیمت، باید وزن واقعی و مشخصات فنی محصول نیز بررسی شود.
نکات مهم هنگام خرید تیرآهن IPE
برای خرید تیرآهن مناسب باید موارد زیر بررسی شود:
- سایز مورد نیاز پروژه
- وزن واقعی محصول
- استاندارد تولید
- کارخانه سازنده
- سلامت ظاهری تیرآهن
- تطابق با نقشه سازه
انتخاب تیرآهن صرفاً براساس قیمت پایینتر ممکن است باعث افزایش هزینههای اصلاحی یا کاهش ایمنی سازه شود.
جمعبندی
تیرآهن IPE یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان و پروژههای صنعتی است که به دلیل استاندارد اروپایی، ابعاد مشخص و تنوع سایز، کاربرد گستردهای دارد.
شناخت مشخصات فنی، وزن، ابعاد و تفاوت تیرآهن IPE با سایر مقاطع مانند IPB و INP به انتخاب دقیقتر محصول کمک میکند. هنگام خرید این محصول باید علاوه بر قیمت، مشخصات فنی و نیاز واقعی پروژه نیز بررسی شود.
