در سالهای اخیر استفاده از سیستم میلگرد بستر بهعنوان یکی از روشهای رایج تقویت دیوار و افزایش پایداری اتصال گسترش یافته است. اما آنچه عملکرد این سیستم را کامل میکند، تنها خود میلگرد بستر نیست؛ بلکه نحوه اتصال آن به اعضای مجاور اهمیت تعیینکنندهای دارد. در این میان، قلاب میلگرد بستر بهعنوان یک قطعه اتصال کوچک اما حیاتی، نقش مهمی در تثبیت و انتقال صحیح نیرو ایفا میکند..
در این مقاله بهصورت کامل و تخصصی به بررسی قلاب میلگرد بستر، انواع آن، وزن، کاربردها و نکات مهم انتخاب سایز مناسب میپردازیم تا دید دقیقتری نسبت به این قطعه کلیدی به دست آورید.
اگر هنوز با ساختار کلی سیستم آشنا نیستید، پیشنهاد میکنیم ابتدا مقاله میلگرد بستر چیست؟ را مطالعه کنید تا جایگاه دقیق قلاب در این مجموعه برای شما روشنتر شود.

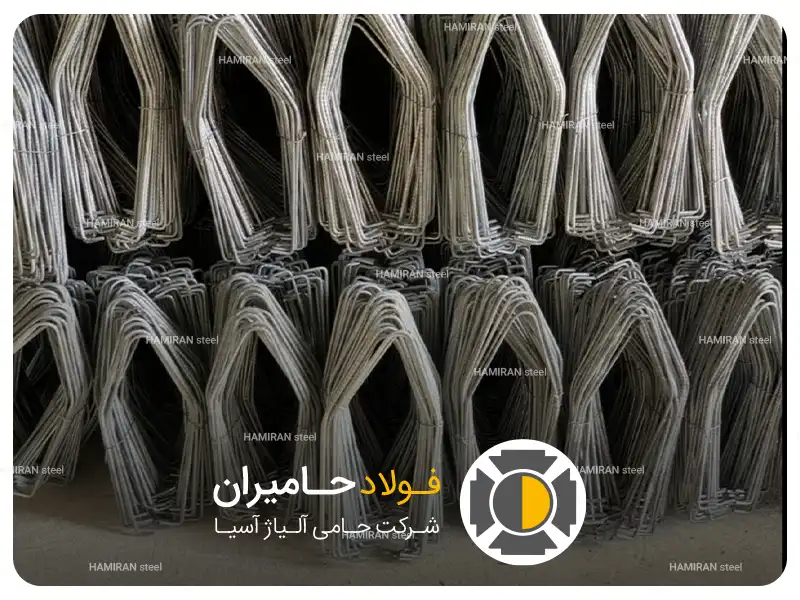

قلاب میلگرد بستر چیست؟
قلاب میلگرد بستر یک قطعه فولادی خمکاریشده است که برای اتصال و تثبیت میلگرد بستر به اعضای مجاور مانند نبشی، ناودانی یا ستون استفاده میشود. این قطعه از لغزش یا جابهجایی میلگرد در محل اتصال جلوگیری کرده و به انتقال یکنواخت نیرو کمک میکند. به بیان ساده، قلاب میلگرد بستر، قطعه مهارکننده اتصال در سیستم میلگرد بستر است. در هر اتصال مکانیکی، نقطه اتصال میتواند محل تمرکز تنش باشد. اگر این نقطه بهدرستی مهار نشود، عملکرد کل سیستم تحت تأثیر قرار میگیرد. قلاب دقیقاً برای کنترل این نقطه طراحی شده است.
با توجه به اینکه قلاب میلگرد بستر از فولاد ساخته میشود، نوسانات بازار فولاد میتواند بر هزینه این قطعه نیز اثرگذار باشد. برای ارزیابی دقیقتر شرایط بازار و پیشبینی تغییرات احتمالی قیمت، بررسی قیمت میلگرد میتواند به عنوان یک شاخص معتبر مورد استفاده قرار گیرد.
چرا استفاده از قلاب میلگرد بستر اهمیت دارد؟
در نبود اتصال مناسب، سه مشکل اصلی ممکن است رخ دهد:
· حرکت موضعی میلگرد
· تمرکز تنش در محل اتصال
· کاهش دوام در بلندمدت
قلاب میلگرد بستر با تثبیت موقعیت میلگرد و ایجاد اتصال مکانیکی پایدار، این ریسکها را کاهش میدهد و عملکرد کلی سیستم را بهبود میبخشد.

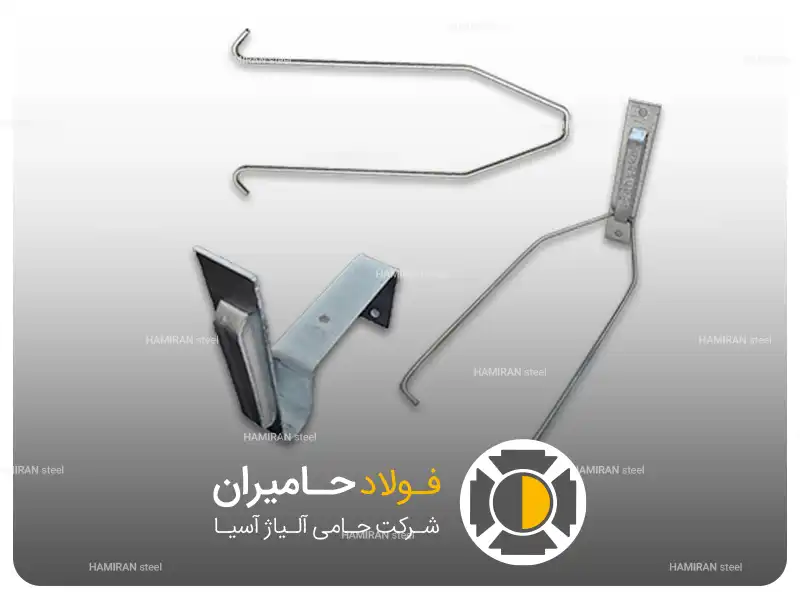

کاربردهای قلاب میلگرد بستر
قلاب میلگرد بستر در موقعیتهای زیر کاربرد دارد:
· اتصال میلگرد بستر به نبشیهای کناری
· اتصال به ناودانی یا عضو فلزی مجاور
· مهار در سیستمهای وال پست
· تثبیت در کنجها
· جلوگیری از حرکت میلگرد در انتهای مسیر اجرا
در هر نقطهای که میلگرد بستر به عضو فلزی متصل میشود، استفاده از قلاب یک راهکار رایج و مؤثر است.

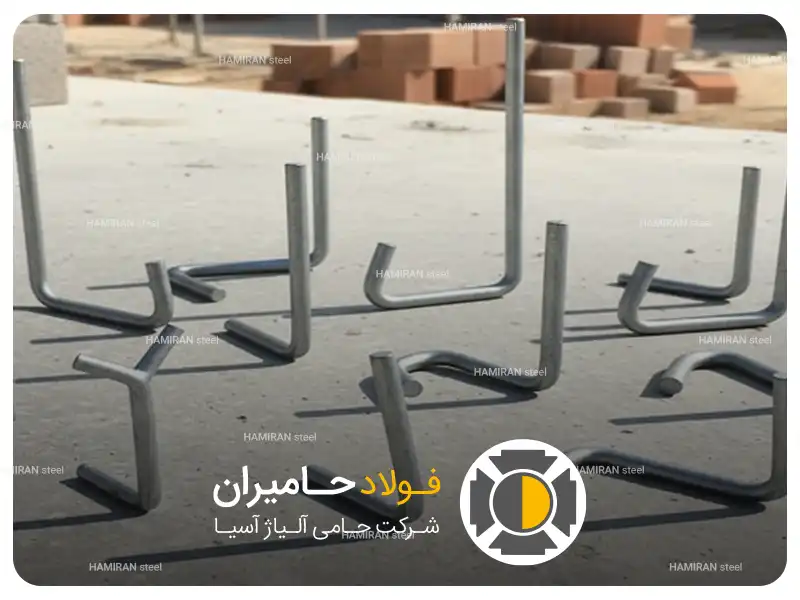

انواع قلاب میلگرد بستر
قلاب تک خم (ساده)
· دارای یک خم استاندارد
· رایجترین مدل بازار
· مناسب اتصالهای عمومی
قلاب دو خم
· درگیری بیشتر با میلگرد
· پایداری بالاتر در برابر تنش
قلاب U شکل
· سطح تماس بیشتر
· مناسب فواصل طولانیتر
قلاب سفارشی
· تولید طبق نقشه پروژه
· قابل تنظیم از نظر طول و زاویه خم
انتخاب نوع قلاب باید بر اساس محل استفاده، شرایط بارگذاری و نوع اتصال انجام شود.
وزن قلاب میلگرد بستر
وزن قلاب میلگرد بستر یکی از شاخصهای مهم در ارزیابی کیفیت و مقاومت آن محسوب میشود. این وزن به سه عامل اصلی بستگی دارد: قطر مفتول مصرفی، طول بازوی قلاب و چگالی فولاد. هرچه قطر مفتول بیشتر باشد، سطح مقطع افزایش یافته و در نتیجه وزن نهایی قلاب نیز بیشتر خواهد بود.
در بازار، وزن متداول قلاب میلگرد بستر معمولاً بین ۴۰ تا ۶۰ گرم است؛ البته این عدد بسته به طراحی و ابعاد میتواند تغییر کند. وزن کمتر از حد استاندارد ممکن است نشاندهنده استفاده از مفتول نازکتر یا کیفیت پایینتر متریال باشد که در نهایت میتواند باعث خمشدگی یا کاهش مقاومت اتصال شود. از سوی دیگر، افزایش بیش از حد وزن نیز لزوماً به معنای عملکرد بهتر نیست و ممکن است باعث افزایش هزینه و مصرف فولاد بدون نیاز واقعی شود.
نکته مهم این است که تنها عدد وزن معیار کافی برای ارزیابی کیفیت نیست؛ بلکه یکنواختی سطح مقطع، کیفیت خمکاری و عدم کاهش ضخامت در محل خم نیز نقش تعیینکنندهای در مقاومت نهایی قلاب دارند. اگر در فرآیند خمکاری، سطح مقطع دچار ضعف یا ترک شود، حتی قلابی با وزن مناسب نیز ممکن است عملکرد مطلوبی نداشته باشد.

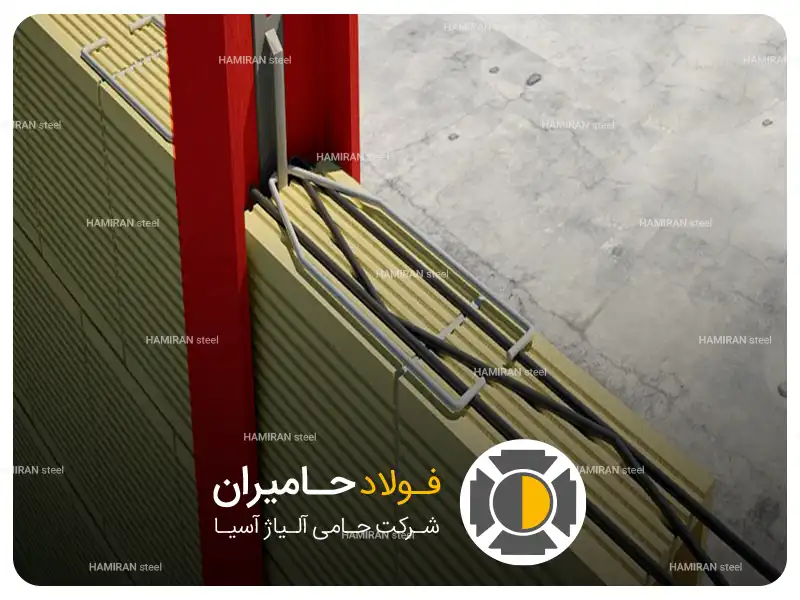

نکات مهم اتصال قلاب به میلگرد بستر
برای عملکرد صحیح اتصال، رعایت این موارد ضروری است:
· زاویه خم دقیق باشد
خم غیر یکنواخت میتواند باعث تمرکز تنش شود.
· طول بازو کافی باشد
درگیری ناکافی میتواند اتصال را تضعیف کند.
· عدم وجود ترک در محل خم
کیفیت خمکاری اهمیت بالایی دارد.
· هماهنگی سایز قلاب با میلگرد
قلاب نباید از میلگرد نازکتر باشد.
· نصب بدون لقی
وجود فاصله در محل اتصال میتواند عملکرد سیستم را کاهش دهد.
راهنمای انتخاب سایز مناسب قلاب میلگرد بستر
انتخاب سایز قلاب باید بر اساس چند معیار همزمان انجام شود:
· قطر میلگرد بستر
مهمترین عامل انتخاب، قطر میلگرد بستر است.
اصل مهم: قلاب نباید از میلگرد بستر ضعیفتر باشد.
· محل اتصال
اتصال به نبشی سبک با اتصال به ناودانی سنگین متفاوت است.
در محلهای با بار بیشتر، استفاده از سایز مقاومتر منطقیتر است.
· طول بازوی قلاب
قطر مناسب بدون طول کافی، عملکرد مناسبی نخواهد داشت.
طول باید بهگونهای باشد که درگیری کامل ایجاد شود، نه آنقدر کوتاه که اتصال ضعیف شود و نه آنقدر بلند که مصرف فولاد غیرضروری افزایش یابد.
· شرایط محیطی
در محیطهای مرطوب یا صنعتی:
· استفاده از قلاب گالوانیزه توصیه میشود
· مقاومت در برابر خوردگی اهمیت بیشتری دارد
· میزان بار وارده
در پروژههایی با ارتفاع یا طول بیشتر، انتخاب قلاب مقاومتر میتواند اطمینان بیشتری ایجاد کند.
قلاب میلگرد بستر؛اتصالی ایمن و پایدار برای سازههای مقاوم: قلاب میلگرد بستر بهعنوان یکی از اجزای کلیدی در سیستم میلگرد بستر، نقش مهمی در افزایش ایمنی و پایداری اتصالات دیوارهای آجری و بلوکی ایفا میکند. این قطعه با جلوگیری از لغزش، جابهجایی و تمرکز تنش در نقاط اتصال، به توزیع بهتر نیرو و عملکرد صحیح سازه کمک میکند. استفاده از قلابهای استاندارد و متناسب با نوع دیوار، نهتنها باعث افزایش دوام و استحکام سازه میشود، بلکه از بروز آسیبهای احتمالی در برابر نیروهای جانبی و لرزهای نیز جلوگیری میکند. رعایت اصول نصب، انتخاب ابعاد مناسب و توجه به کیفیت متریال بهکاررفته در تولید قلاب میتواند نقش تعیینکنندهای در کارایی این قطعه و ایمنی نهایی سازه داشته باشد.
