سازه‌های فولادی به دلیل وزن نسبتاً کم، سرعت اجرای بالا و قابلیت بازیافت، یکی از رایج‌ترین سیستم‌های ساختمانی در دنیا به شمار می‌روند. اما این سازه‌ها نیز مانند سایر انواع سازه‌ها، در برابر نیروهای جانبی مانند باد و زلزله آسیب‌پذیر هستند. یکی از مؤثرترین راهکارها برای افزایش مقاومت سازه‌های فولادی در برابر این نیروها، استفاده از “بادبند” است. در این مقاله به معرفی انواع بادبند، تفاوت بادبند همگرا و واگرا، و نیز عوامل مؤثر بر مقاوم‌سازی سازه‌های فولادی از جمله نقش مصالحی مانند تیرآهن، نبشی و ناودانی پرداخته خواهد شد.
بادبند (Bracing) یک سیستم تقویتی در سازه‌های فولادی است که به‌منظور افزایش مقاومت جانبی و پایداری قاب‌های سازه‌ای در برابر نیروهای افقی مثل باد و زلزله به کار می‌رود. این اجزا معمولاً به‌صورت قطری یا مورب در قاب‌های فولادی نصب می‌شوند و با ایجاد مثلث‌های پایدار، مانع از تغییر شکل جانبی و واژگونی سازه در هنگام زلزله یا وزش باد شدید می‌شوند.
عملکرد اصلی بادبند، انتقال نیروهای افقی (جانبی) به بخش‌های پایدار سازه مانند فونداسیون یا دیوار برشی است. این نیروها معمولاً در اثر زلزله یا باد به ساختمان وارد می‌شوند. بادبندها باعث توزیع یکنواخت این نیروها در کل قاب سازه می‌شوند و از تمرکز تنش در نقاط خاص جلوگیری می‌کنند. همچنین با افزایش سختی سازه، میزان جابجایی نسبی طبقات کاهش یافته و در نتیجه آسیب‌های احتمالی به اجزای غیرسازه‌ای مانند دیوارها و تأسیسات داخلی کمتر می‌شود.
مقاوم‌سازی سازه‌های فولادی فرآیندی چندوجهی است که نیازمند تحلیل دقیق، انتخاب مصالح مناسب، طراحی اصولی و اجرای باکیفیت می‌باشد. در ادامه به مهم‌ترین عوامل مؤثر در این حوزه پرداخته می‌شود:
نوع بادبند نقش کلیدی در استحکام نهایی سازه دارد. انتخاب بین سیستم‌های همگرا و واگرا باید با توجه به موارد ذیل انجام شود :
تیرآهن به‌عنوان عنصر اصلی در تحمل بارهای خمشی و محوری نقش مهمی دارد. استفاده از تیرآهن با کیفیت بالا، از جمله تیرآهن IPE، INP یا IPB بسته به نیاز سازه، موجب افزایش عملکرد سیستم مقاوم‌سازی می‌شود. همچنین بررسی مشخصات فنی، گواهی استاندارد و تطابق آن با نیاز پروژه اهمیت فراوانی دارد.
نبشی‌ها برای اتصال اجزای مختلف سازه یا نصب بادبند به قاب مورد استفاده قرار می‌گیرند. استفاده از نبشی‌های سنگین و مقاوم موجب افزایش ایمنی اتصالات خواهد شد.
ناودانی‌ها در تقویت قاب‌های سازه‌ای، اجرای ستونک‌ها و اعضای فرعی کاربرد دارند. شکل هندسی U آن‌ها به‌خوبی بارهای محوری و برشی را تحمل می‌کند.
یکی از عوامل تأثیرگذار در انتخاب روش مقاوم‌سازی، قیمت تیرآهن، نبشی و ناودانی در بازار روز است. نوسانات شدید در بازار آهن و فولاد ممکن است اجرای برخی راهکارهای مقاوم‌سازی را از لحاظ اقتصادی توجیه‌ناپذیر کند. بنابراین توصیه می‌شود قبل از شروع پروژه، وضعیت قیمت‌ها بررسی و برای تأمین مصالح کلیدی مانند تیرآهن برنامه‌ریزی شود.
کیفیت اتصال میان تیرها، ستون‌ها و بادبندها نقش اساسی در عملکرد صحیح سیستم مقاوم‌سازی دارد. اتصالات می‌توانند به صورت جوشی یا پیچ و مهره‌ای انجام شوند. در مناطق زلزله‌خیز، استفاده از اتصالات مقاوم در برابر نیروهای سیکلیک و قابلیت شکل‌پذیری بالا توصیه می‌شود.
اجرای مقاوم‌سازی بدون تحلیل دقیق سازه‌ای، می‌تواند باعث ایجاد نقاط ضعف جدیدی در سازه شود. استفاده از نرم‌افزارهای تخصصی مانند ETABS، SAP2000 و SAFE برای مدل‌سازی، تحلیل دینامیکی و ارزیابی عملکرد سازه، الزامی است.
حتی بهترین طراحی‌ها نیز بدون اجرای اصولی، نتیجه‌بخش نخواهند بود. لذا حضور مهندس ناظر، اجرای دقیق نقشه‌ها، کنترل کیفیت مصالح و رعایت آیین‌نامه‌ها از الزامات پروژه‌های مقاوم‌سازی به شمار می‌رود.

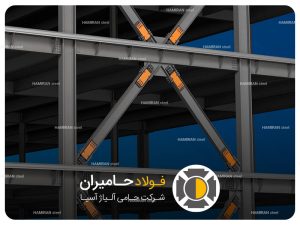

در این نوع سیستم، اعضای بادبند به‌صورت متمرکز در گره‌های اتصال تیر و ستون به هم متصل می‌شوند. تمام نیروهای محوری ناشی از زلزله یا باد به طور مستقیم به مرکز اتصالات منتقل می‌شود. مزایای این سیستم عبارت‌اند از:

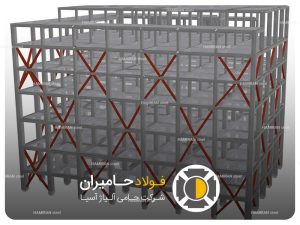

انواع مختلف بادبند همگرا شامل بادبند قطری، ضربدری (X)، V و K شکل هستند که هرکدام کاربرد خاصی در طراحی سازه دارند.
بادبند همگرا (Convergent) : تیرک‌ها به هم می‌رسند یا نوک آن‌ها به هم نزدیک می‌شود وقتی از پایین به بالا نگاه می‌کنید، مثل حرف Λ یا V وارونه.

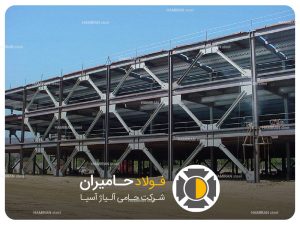

در این سیستم، برخلاف بادبند همگرا، محل اتصال اعضا کمی فاصله‌دار و واگرا نسبت به نقطه تقاطع تیر و ستون طراحی می‌شود. این فاصله، ناحیه‌ای به نام لینک ایجاد می‌کند که به عنوان فیوز سازه‌ای در هنگام زلزله عمل کرده و انرژی وارده را جذب می‌نماید. مزایای بادبند واگرا شامل:
در طراحی سازه‌های خاص مانند بیمارستان‌ها، برج‌ها و مراکز حیاتی که عملکرد سازه‌ای بسیار مهم است، معمولاً استفاده از بادبند واگرا توصیه می‌شود.
بادبند واگرا: (Divergent) تیرک‌ها از هم باز می‌شوند وقتی از پایین به بالا نگاه می‌کنید، مثل حرف V معمولی.
پایان ماجرا، آغاز ایمنی
استفاده از بادبند در مقاوم‌سازی سازه‌های فولادی، یک راهکار مؤثر و آزموده‌شده در مهندسی عمران است. انتخاب صحیح نوع بادبند (همگرا یا واگرا)، بهره‌گیری از مصالح باکیفیت نظیر تیرآهن، نبشی و ناودانی، بررسی قیمت روز بازار آهن، و اجرای دقیق و مهندسی‌شده از جمله عوامل کلیدی برای موفقیت در این مسیر هستند. در شرایطی که خطر زلزله روزبه‌روز جدی‌تر می‌شود، مقاوم‌سازی سازه‌ها نه‌تنها یک انتخاب بلکه یک ضرورت برای حفظ جان انسان‌ها و سرمایه‌های ملی محسوب می‌شود.
پیش از اجرای هرگونه عملیات مقاوم‌سازی، مشاوره با یک تیم مهندسی با تجربه و بررسی کامل سازه فعلی از نظر سازه‌ای، اقتصادی و اجرایی توصیه می‌شود. همچنین بهتر است قیمت به‌روز تیرآهن، نبشی و ناودانی از منابع معتبر دریافت شود تا در برآورد هزینه‌ها و برنامه‌ریزی پروژه خللی ایجاد نشود.
در نهایت، انتخاب مصالح استاندارد و مطمئن برای مقاوم‌سازی سازه‌های فولادی اهمیت بسیاری دارد. مجموعه فولاد حامیران با سال‌ها تجربه در تأمین انواع تیرآهن، نبشی، ناودانی و سایر مقاطع فولادی، یکی از مراجع معتبر در این حوزه محسوب می‌شود. شما میتوانید برای استعلام قیمت روز و دریافت مشاوره تخصصی، از طریق چت آنلاین حامیران به‌صورت سریع و آسان با کارشناسان ارتباط برقرار کنید و مناسب‌ترین گزینه‌ها را برای پروژه خود برگزینید.
