جوشکاری تیتانیوم چیست

جوشکاری تیتانیوم یکی از فرآیندهای تخصصی و حساس در صنایع پیشرفته است. تیتانیوم و آلیاژهای آن به دلیل چگالی پایین، استحکام بالا، نسبت استحکام به وزن مناسب و مقاومت بسیار خوب در برابر خوردگی در صنایعی مانند هوافضا، پزشکی، شیمیایی، نفت و گاز، نیروگاهی و برخی کاربردهای خودروسازی مورد استفاده قرار می گیرند.

با وجود قابلیت جوشکاری مناسب بسیاری از گریدهای تیتانیوم، این فلز در دماهای بالا واکنش پذیری زیادی با اکسیژن، نیتروژن و هیدروژن دارد. به همین دلیل، مهم ترین اصل در جوشکاری تیتانیوم، ایجاد و حفظ حفاظت مناسب در برابر اتمسفر تا زمان سرد شدن فلز است.

چرا جوشکاری تیتانیوم حساس است؟

تیتانیوم در دمای محیط یک لایه اکسیدی پایدار و محافظ روی سطح خود ایجاد می کند که عامل اصلی مقاومت بالای آن در برابر خوردگی است. با افزایش دما، این فلز تمایل زیادی به جذب اکسیژن و نیتروژن پیدا می کند و هیدروژن نیز می تواند در شرایط نامناسب موجب تردی و کاهش خواص جوش شود.

بنابراین، آلودگی فلز مذاب و ناحیه جوش با هوا می تواند موجب افزایش سختی، کاهش شکل پذیری، ترد شدن و افت خواص مکانیکی اتصال شود.

مهم ترین نکات در جوشکاری تیتانیوم

• تمیزکاری دقیق سطح

قبل از جوشکاری، سطح تیتانیوم باید کاملاً تمیز و عاری از روغن، گریس، گردوغبار، رطوبت و سایر آلودگی ها باشد. تمیزکاری نامناسب یکی از عوامل اصلی ایجاد عیوب در جوش تیتانیوم است.

برای تمیزکاری می توان از روش های مناسب مکانیکی و حلال های مناسب استفاده کرد. ابزارهایی که با فولاد کربنی آلوده شده اند نباید برای آماده سازی سطح تیتانیوم مورد استفاده قرار گیرند.

• حفاظت کامل با گاز آرگون

استفاده از گاز محافظ با خلوص بالا اهمیت بسیار زیادی دارد. آرگون با خلوص بالا، معمولاً 99.995% یا بالاتر، برای بسیاری از کاربردهای TIG تیتانیوم انتخاب مناسبی است.

حفاظت گازی نباید فقط به حوضچه مذاب محدود شود. الکترود تنگستن، سطح جوش و فلز پایه ای که هنوز دمای بالایی دارد نیز باید تا زمان رسیدن به دمای مناسب در برابر هوا محافظت شوند.

رنگ جوش تیتانیوم چه چیزی را نشان می دهد؟

رنگ سطح جوش و ناحیه حرارت دیده می تواند یک شاخص عملی برای ارزیابی کیفیت حفاظت گازی باشد. جوش تمیز و با حفاظت مناسب معمولاً ظاهر نقره ای و براق دارد. تغییر رنگ به طیف هایی مانند زرد، آبی، بنفش یا خاکستری می تواند نشان دهنده افزایش آلودگی اتمسفری و ناکافی بودن حفاظت باشد. با افزایش آلودگی، خواص مکانیکی و شکل پذیری اتصال نیز ممکن است کاهش پیدا کند. البته رنگ به تنهایی معیار قطعی پذیرش یا رد جوش نیست و در کاربردهای حساس باید الزامات استاندارد، بازرسی و آزمون های مربوطه نیز در نظر گرفته شود.

بهترین روش جوشکاری تیتانیوم چیست؟

• جوشکاری TIG یا GTAW: متداول ترین روش برای ایجاد اتصالات باکیفیت در تیتانیوم و آلیاژهای آن است. این فرآیند امکان کنترل دقیق قوس، حرارت ورودی و فلز پرکننده را فراهم می کند و برای قطعات نازک و بسیاری از کاربردهای حساس گزینه بسیار مناسبی است. در جوشکاری TIG تیتانیوم معمولاً از الکترود تنگستن و آرگون با خلوص بالا استفاده می شود.
• جوشکاری پرتو الکترونی (EBW): جوشکاری پرتو الکترونی برای قطعات حساس و کاربردهایی که نیاز به نفوذ زیاد و کنترل دقیق حرارت دارند، مورد استفاده قرار می گیرد. این فرآیند معمولاً در خلأ انجام می شود و به همین دلیل احتمال آلودگی جوش توسط اتمسفر بسیار کاهش می یابد.
• جوشکاری لیزری: جوشکاری لیزری به دلیل تمرکز بالای انرژی و منطقه متأثر از حرارت محدود، برای قطعات دقیق و کاربردهای پیشرفته مناسب است. کنترل دقیق پارامترها و حفاظت گازی مناسب در این روش نیز ضروری است.
• جوشکاری مقاومتی: جوشکاری مقاومتی می تواند در برخی کاربردهای تولیدی و برای قطعات نازک تیتانیومی مورد استفاده قرار گیرد و امکان ایجاد اتصال سریع را فراهم می کند.
• جوشکاری اصطکاکی: در فرآیندهای اصطکاکی، اتصال بدون ذوب کامل فلز پایه ایجاد می شود. این روش در برخی قطعات و کاربردهای صنعتی تیتانیوم و آلیاژهای آن مزایای قابل توجهی دارد.

فرآیندهای GMAW/MIG برای تیتانیوم در مقایسه با GTAW کاربرد بسیار محدودتری دارند و نباید به عنوان روش عمومی و متداول جوشکاری تیتانیوم معرفی شوند.

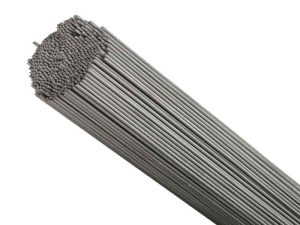

انتخاب فیلر یا سیم جوش تیتانیوم

انتخاب فلز پرکننده باید بر اساس گرید تیتانیوم یا آلیاژ پایه، خواص مکانیکی مورد نیاز، شرایط سرویس و الزامات طراحی انجام شود. برای مثال، در جوشکاری آلیاژ Ti-6Al-4V، فیلرهای خانواده ERTi-5 از گزینه های شناخته شده هستند. برای سایر آلیاژها نیز باید فیلر متناسب با ترکیب شیمیایی و الزامات اتصال انتخاب شود.

بنابراین انتخاب سیم جوش صرفاً بر اساس شباهت نام تجاری یا ظاهر فیلر صحیح نیست و باید گرید فلز پایه و مشخصات فنی پروژه بررسی شود.

گاز محافظ مناسب برای جوشکاری تیتانیوم

آرگون رایج ترین گاز محافظ در جوشکاری TIG تیتانیوم است. در برخی کاربردهای خاص می توان از هلیوم یا مخلوط های گازی مناسب نیز استفاده کرد، اما انتخاب گاز باید بر اساس فرآیند، ضخامت قطعه، سرعت جوشکاری و الزامات پروژه انجام شود.

مزایای جوشکاری تیتانیوم

از مهم ترین مزایای استفاده از تیتانیوم و آلیاژهای آن می توان به موارد زیر اشاره کرد:

• نسبت استحکام به وزن بالا
• چگالی پایین
• مقاومت بسیار خوب در برابر خوردگی
• عملکرد مناسب در بسیاری از محیط های شیمیایی
• خواص مناسب در محدوده های دمایی مختلف
• کاربرد گسترده در صنایع هوافضا و پزشکی

چگالی تیتانیوم تقریباً 4.5 g/cm³ است؛ در نتیجه حدود ۴۵ درصد سبک تر از فولادهای معمولی است.

چالش های اصلی جوشکاری تیتانیوم

مهم ترین چالش های این فرآیند عبارت اند از:

• حساسیت بالا به اکسیژن و نیتروژن در دماهای بالا
• احتمال جذب هیدروژن و ایجاد تردی در شرایط نامناسب
• نیاز به تمیزی بسیار زیاد سطح و تجهیزات
• ضرورت استفاده صحیح از گاز محافظ
• نیاز به حفاظت مناسب پس از خروج حوضچه از حالت مذاب
• نیاز به جوشکار ماهر و کنترل دقیق پارامترهای فرآیند

استانداردهای مرتبط با جوشکاری تیتانیوم

بسته به صنعت و کاربرد، استانداردهای مختلفی می توانند در طراحی، جوشکاری، ارزیابی و کنترل کیفیت اتصالات تیتانیومی مورد استفاده قرار گیرند.

از جمله منابع و استانداردهای مهم می توان به AWS D17.1 برای کاربردهای هوافضایی، ASME Section IX برای صلاحیت روش ها و جوشکاران در حوزه های تحت پوشش کد، و استانداردهای مربوط به مشخصات محصولات تیتانیومی مانند ASTM B265 اشاره کرد.

نکته مهم این است که ASTM B265 یک استاندارد مربوط به ورق، پلیت و نوار تیتانیوم و آلیاژهای تیتانیوم است و به تنهایی استاندارد جوشکاری محسوب نمی شود.

جوشکاری تیتانیوم فرآیندی تخصصی است که در صورت رعایت اصول صحیح می تواند اتصالاتی با کیفیت و خواص مکانیکی بسیار مناسب ایجاد کند. مهم ترین عامل موفقیت در این فرآیند، جلوگیری از آلودگی فلز داغ توسط اکسیژن، نیتروژن و هیدروژن است.
استفاده از روش مناسب، به ویژه GTAW/TIG، گاز آرگون با خلوص بالا، تمیزکاری دقیق، حفاظت مناسب حوضچه و ناحیه گرم، استفاده از Trailing Shield و در صورت نیاز Back Purging و همچنین انتخاب فیلر متناسب با گرید تیتانیوم، نقش تعیین کننده ای در کیفیت نهایی جوش دارد.

• Trailing Shield : محافظ گازی دنباله ای  (( در جوشکاری تیتانیوم، یک محفظه یا نازل گاز آرگون است که پشت سر مشعل حرکت می کند و ناحیه جوشِ داغ را تا زمان سرد شدن، از تماس با هوا و اکسیداسیون محافظت می کند.))
• Back Purging :  پرج گازی از پشت قطعه یا حفاظت گازی سمت ریشه جوش((  جوشکاری تیتانیوم، معمولاً با گاز آرگون انجام می شود تا سمت پشت ریشه جوش از تماس با اکسیژن و نیتروژن هوا محافظت شده و از اکسیداسیون جلوگیری شود.))

به همین دلیل، جوشکاری تیتانیوم باید با توجه به گرید آلیاژ، ضخامت قطعه، شرایط سرویس و الزامات استاندارد پروژه انجام شود.
